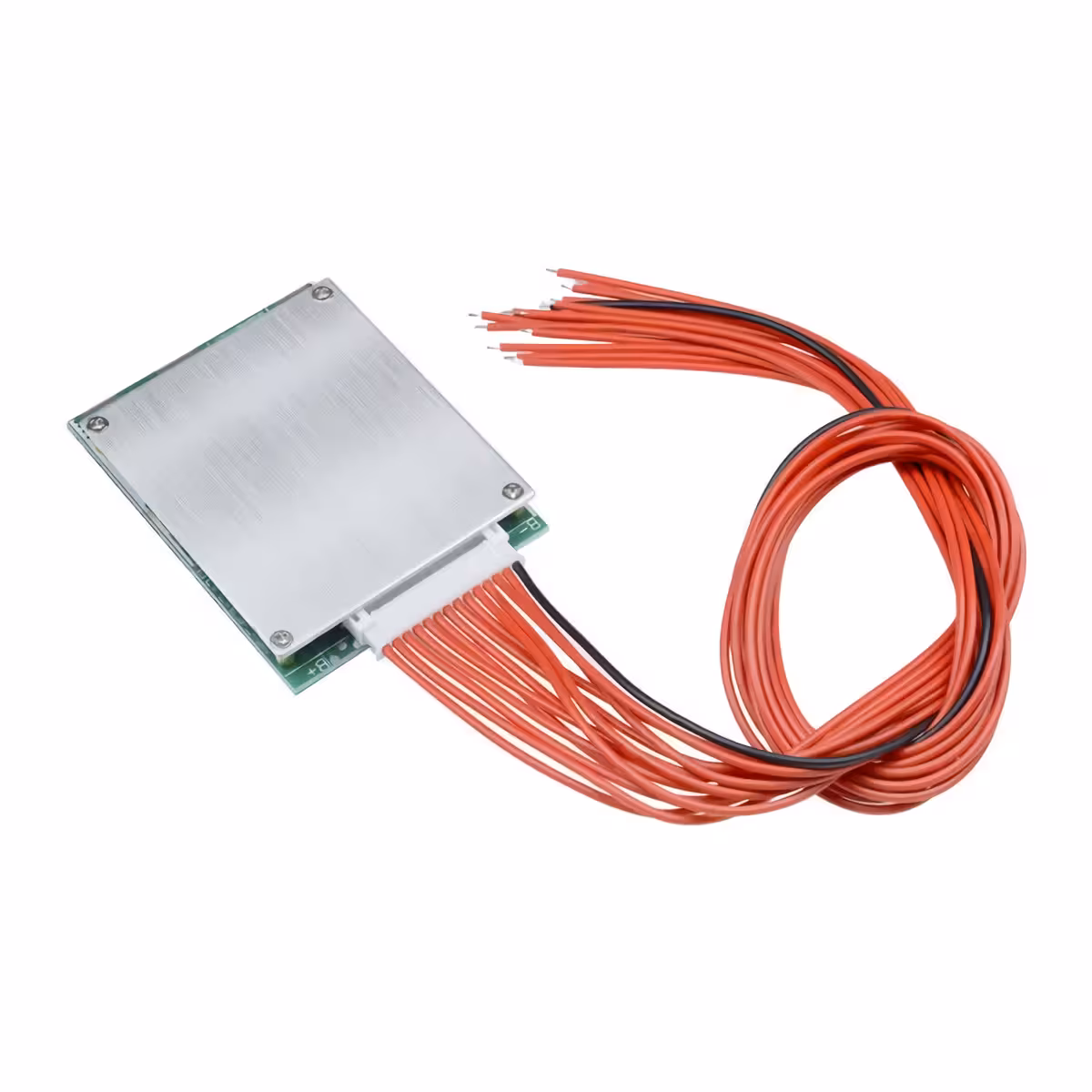

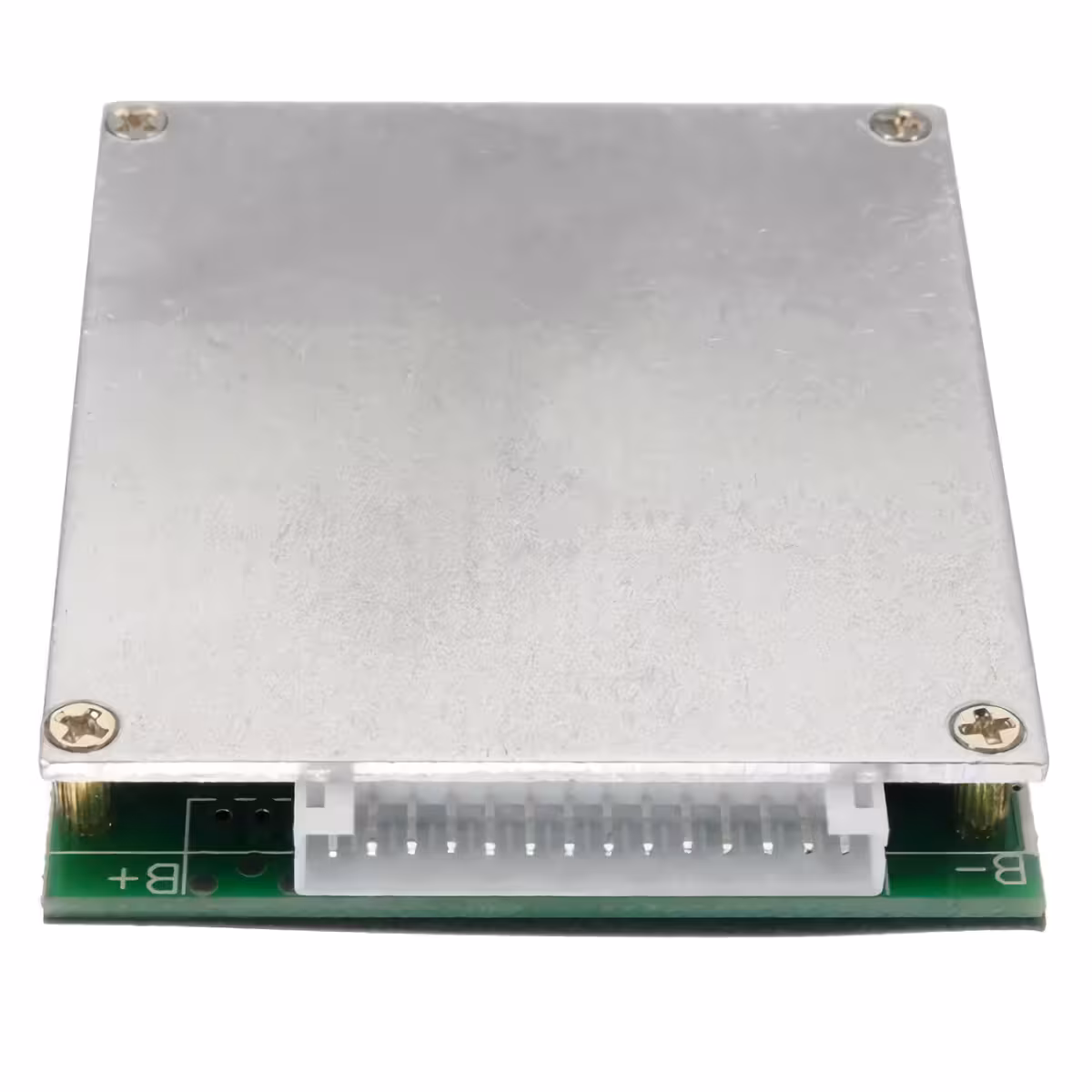

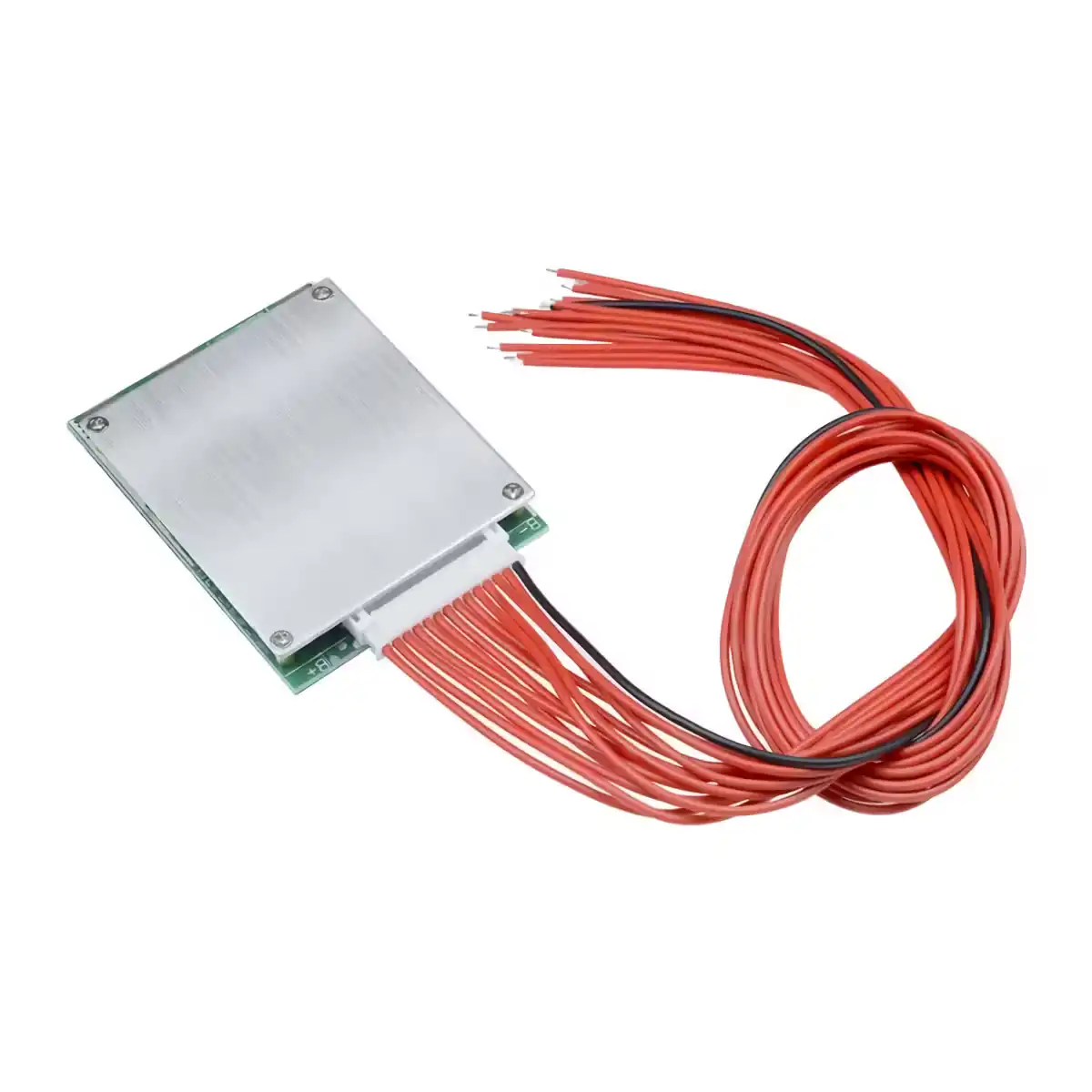

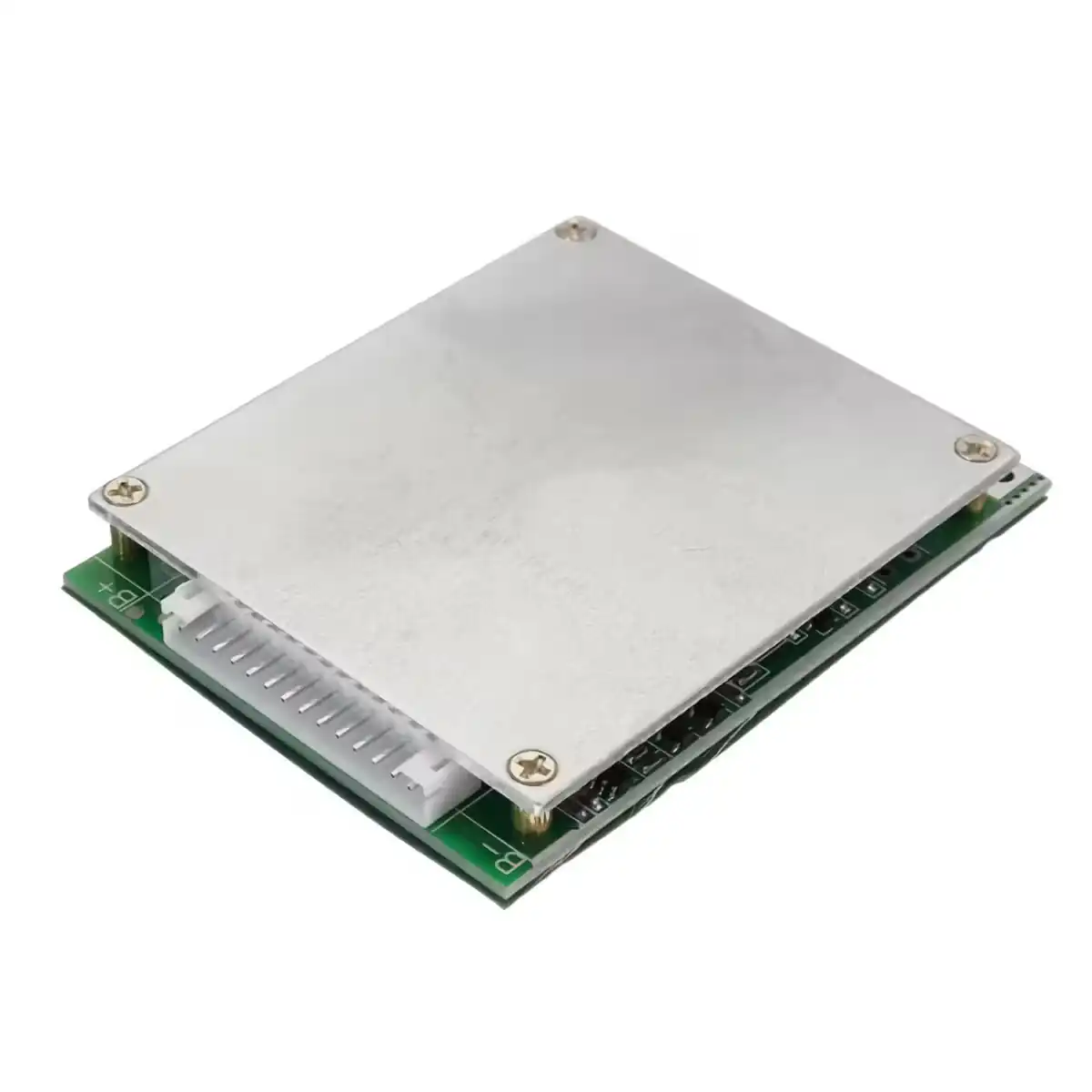

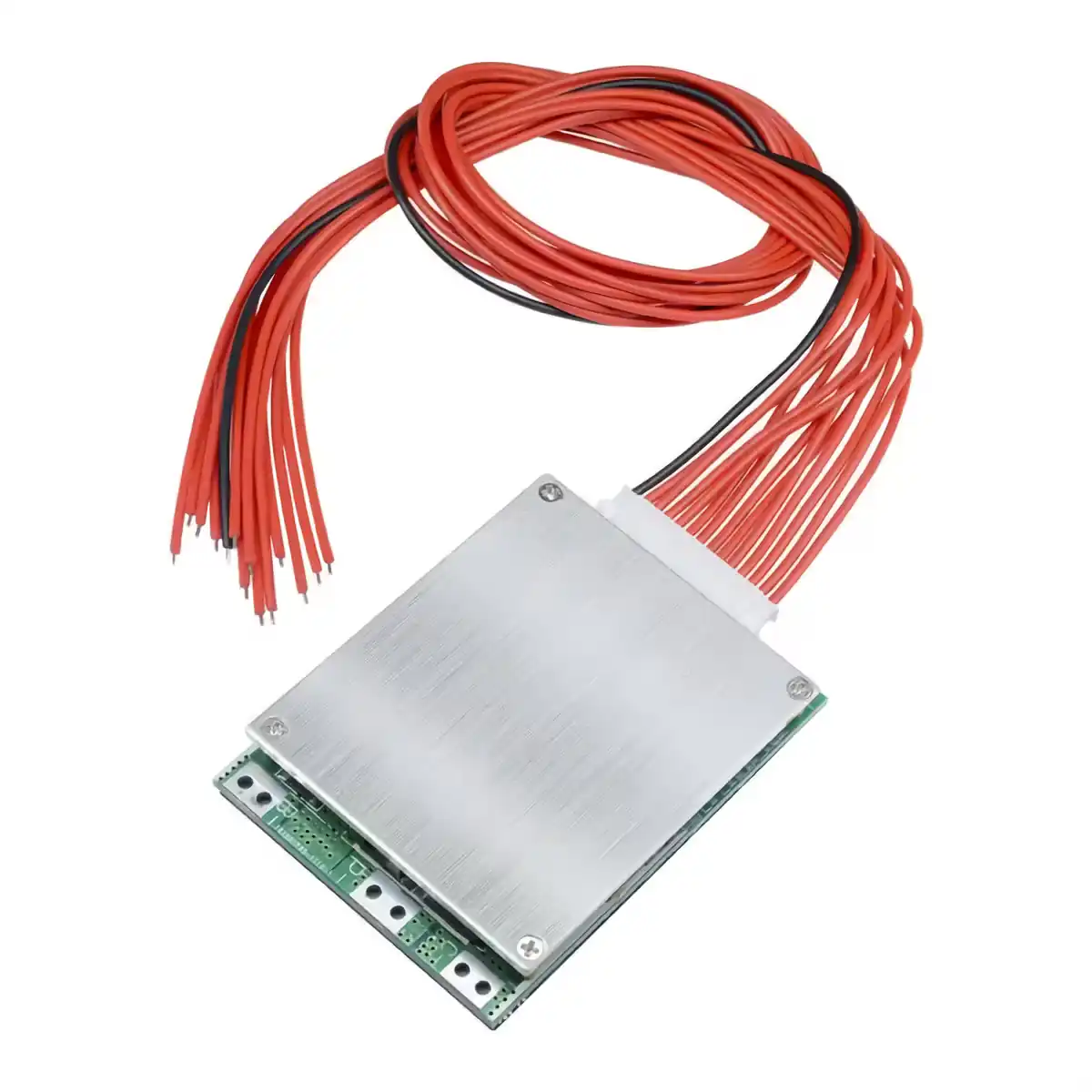

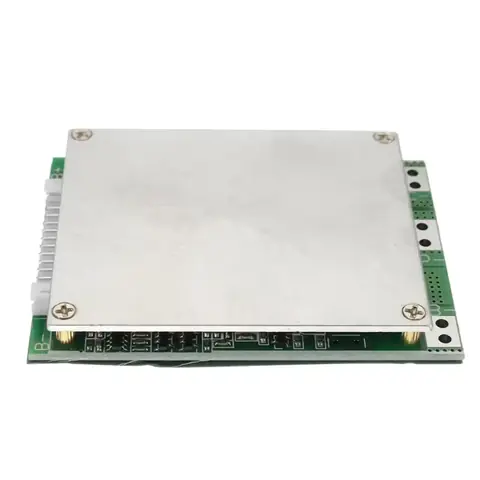

BMS 13S 48V 35A cu echilibrare activă – protecție completă pentru pachetul tău de baterii Li-Ion
Ai construit sau vrei să construiești un pachet de baterii 48V și nu îți permiți să riști o celulă supraîncărcată, un scurtcircuit sau o descărcare profundă? Un modul BMS 13S bun nu doar protejează — prelungește activ durata de viață a întregului pachet. Acesta echilibrează fiecare celulă în timp real, suportă vârfuri de 100A la pornire și se montează în orice carcasă cu spațiu limitat.
Notă: Modulul este exclusiv pentru baterii Li-Ion în configurație 13S. Nu îl utiliza cu celule deteriorate, cu rezistență internă ridicată sau în alte configurații de serie.
De ce să alegi acest model? (Avantaje cheie):
- Echilibrare activă la 60 mA per celulă — se activează automat când diferența dintre celule depășește 0,1V, prevenind degradarea prematură a pachetului
- 100A curent instantaneu — absoarbe fără probleme vârfurile de putere la pornirea unui motor de 1000W, fără să declanșeze protecția inutil
- Protecție la supracurent de 120A — deconectează sarcina în milisecunde la scurtcircuit sau suprasarcină, fără daune permanente
- 35A descărcare continuă — suficient pentru motoare de 500W–1500W la 48V în regim normal de utilizare

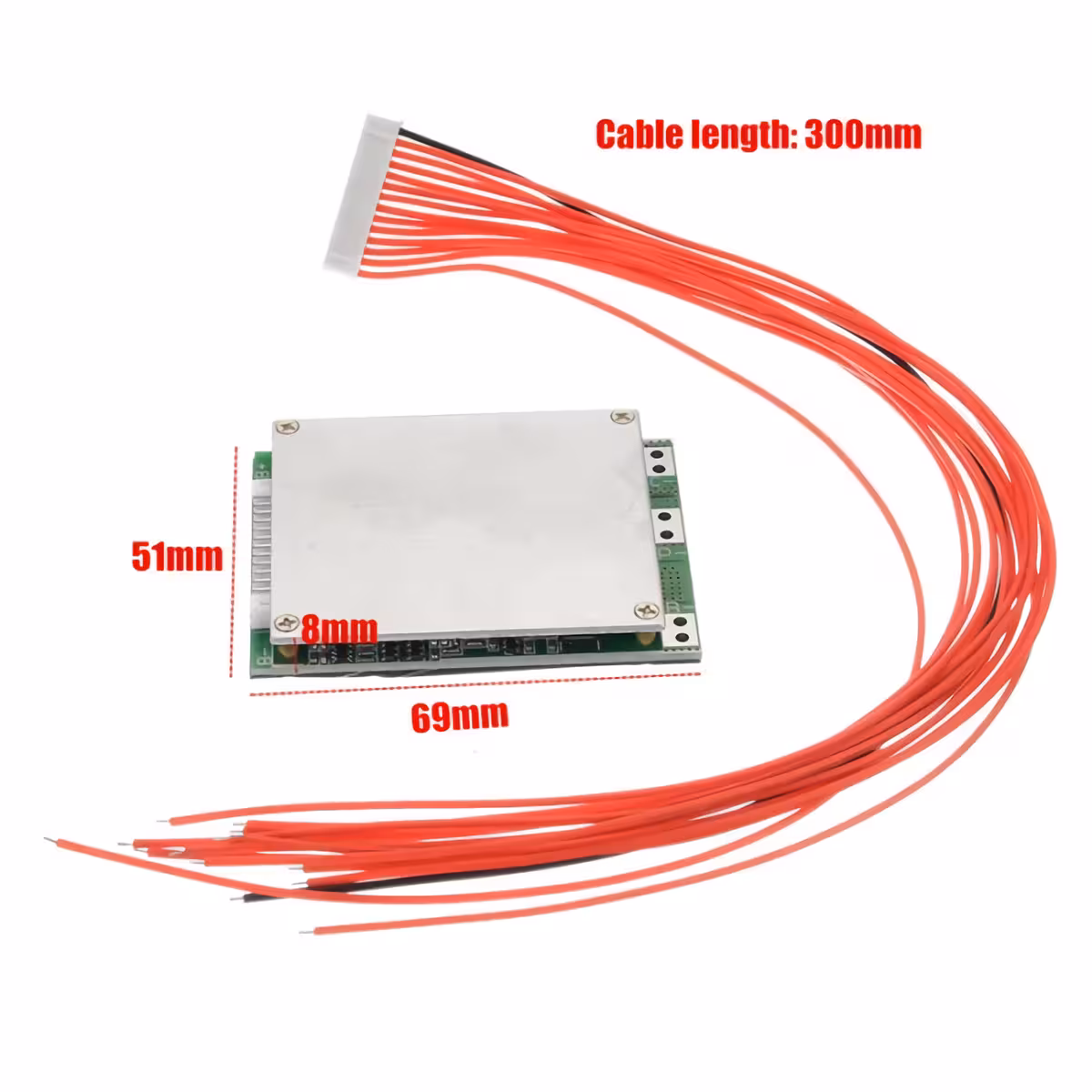

- Format 69 x 51 x 8 mm — intră în aproape orice carcasă de baterie DIY sau trotinete electrice fără modificări

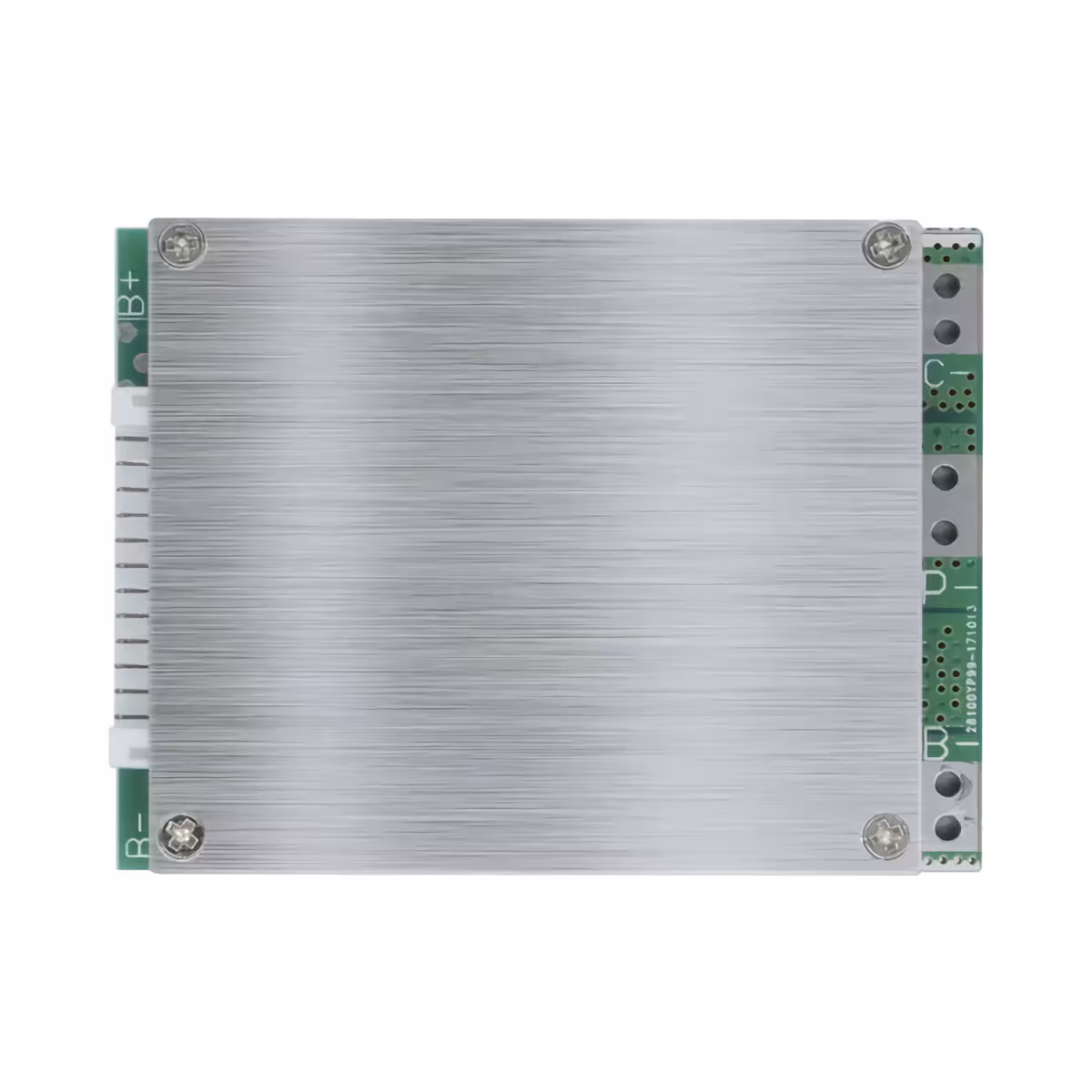

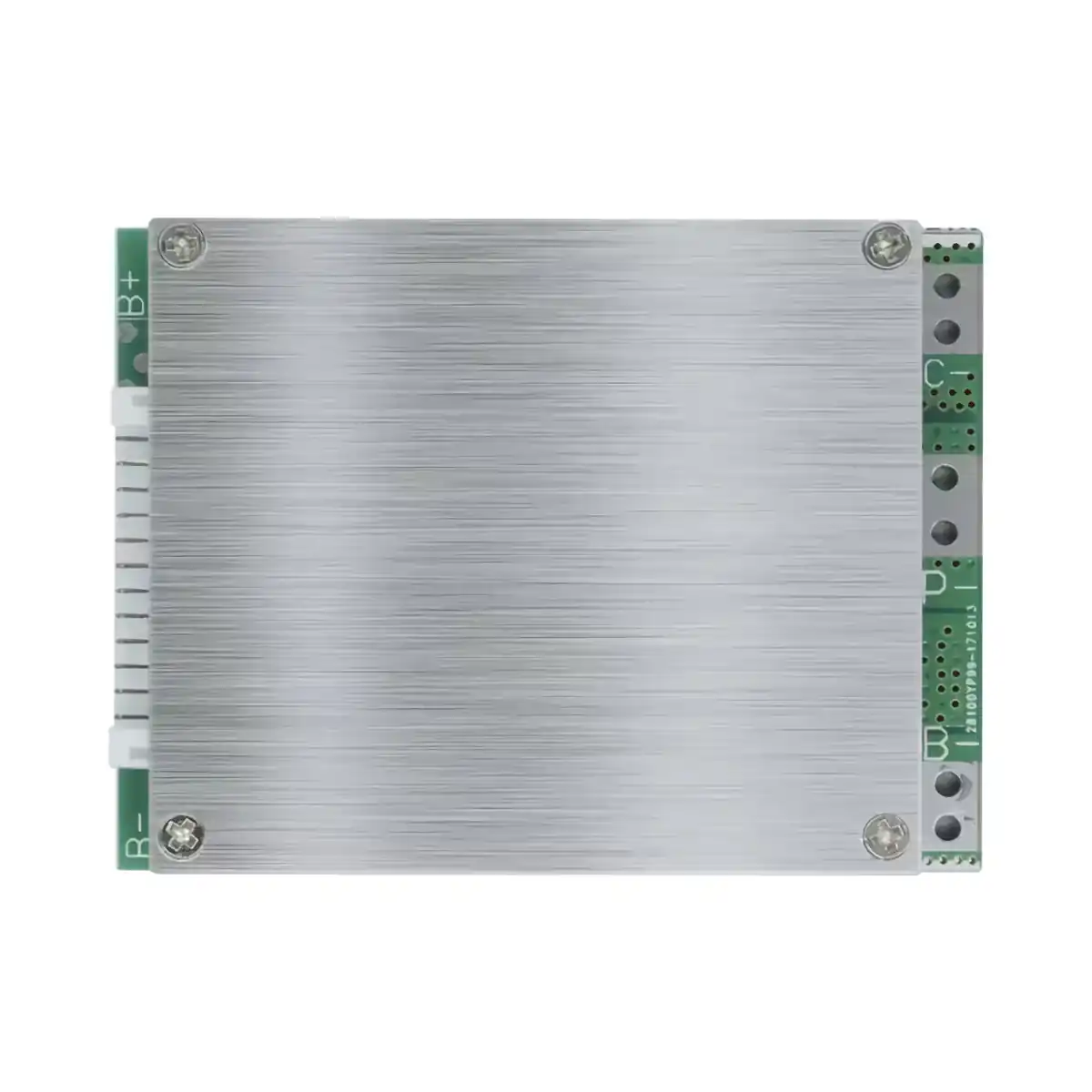

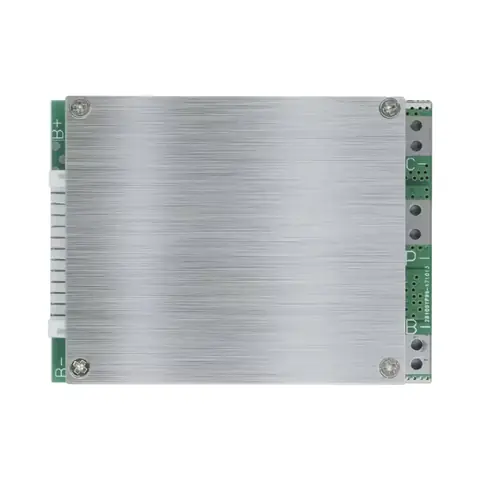

- Porturi separate C- și P- — încărcare și descărcare independente, fără interferențe între încărcător și sarcină
- Cablu de 300 mm inclus — lungime practică pentru instalare directă, fără prelungiri suplimentare
Detalii și Performanță
Modulul acceptă o tensiune de încărcare de 54,6V DC (13 celule × 4,2V), cu un curent continuu de descărcare de 35A și vârfuri instantanee de 100A — exact ce are nevoie un motor electric la pornire sau la accelerare bruscă. Curentul de încărcare este limitat la 8A, compatibil cu orice încărcător standard pentru pachete 48V Li-Ion.
Protecția la subtensiune intervine la 2,8V per celulă, oprind descărcarea înainte ca chimia celulei să fie afectată ireversibil. Tensiunea maximă admisă per celulă este de 4,28V, cu o toleranță de ±0,05V, asigurând o încărcare sigură chiar și cu încărcătoare mai puțin precise.
| Parametru | Valoare / Detaliu |
|---|---|
| Configurație celule | 13S (Li-Ion 18650) |
| Tensiune nominală pachet | 48V |
| Tensiune de intrare (încărcare) | 54,6V DC (13 × 4,2V) |
| Curent încărcare continuu | 8A |
| Curent descărcare continuu | 35A |
| Curent descărcare instantaneu | 100A |
| Tensiune maximă per celulă | 4,28 ± 0,05V |
| Tensiune minimă descărcare per celulă | 3 ± 0,1V |
| Protecție subtensiune (declanșare) | 2,8 ± 0,08V |
| Curent de echilibrare | 60 ± 5 mA |
| Prag echilibrare (diferență tensiune) | > 0,1V între celule |
| Protecție la scurtcircuit | Da (deconectare automată) |
| Protecție supracurent (declanșare) | 120 ± 5A |

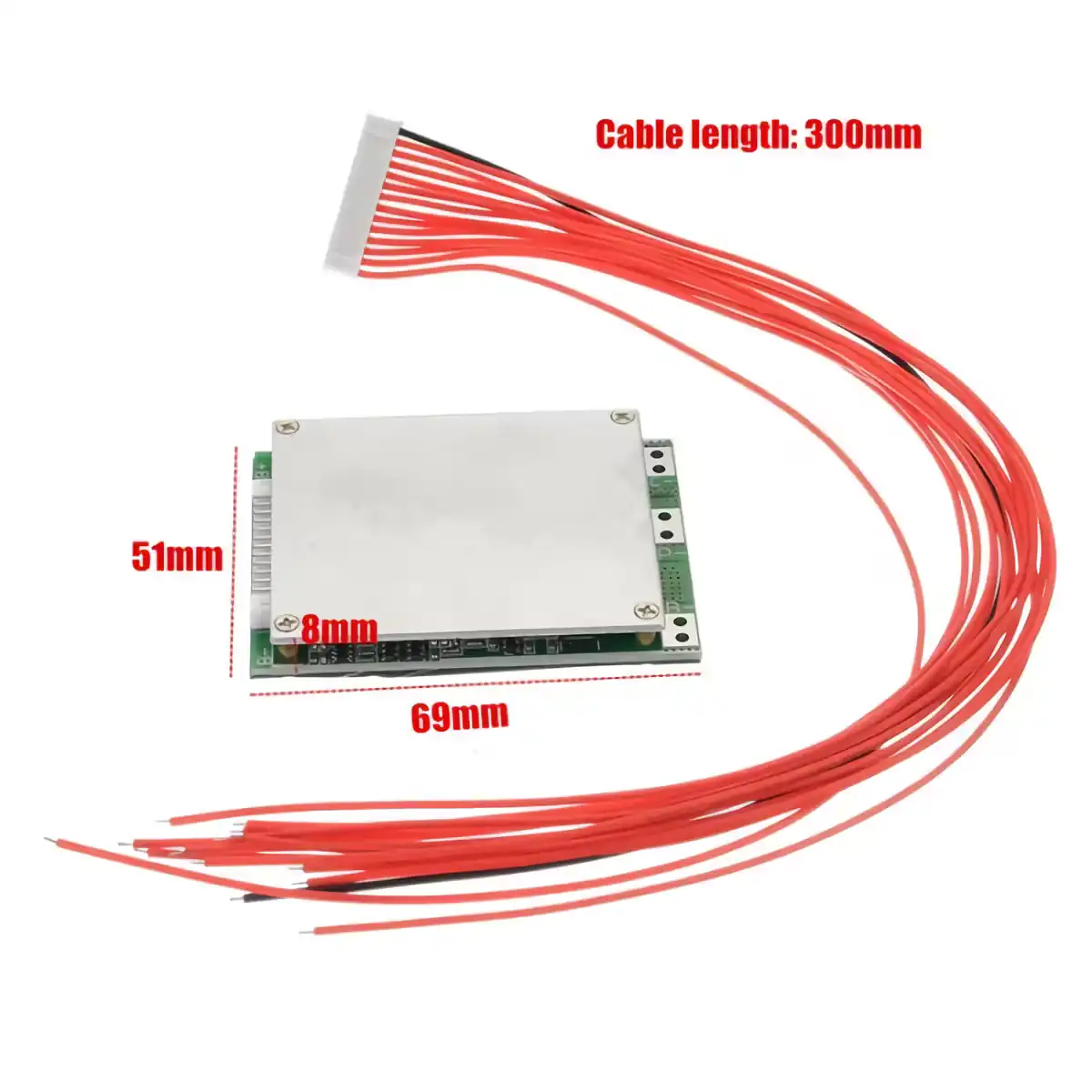

| Dimensiuni modul | 69 × 51 × 8 mm |
| Lungime cablu inclus | 300 mm |
| Tip baterii compatibile | Li-Ion 18650 |
Instrucțiuni de Programare și Utilizare

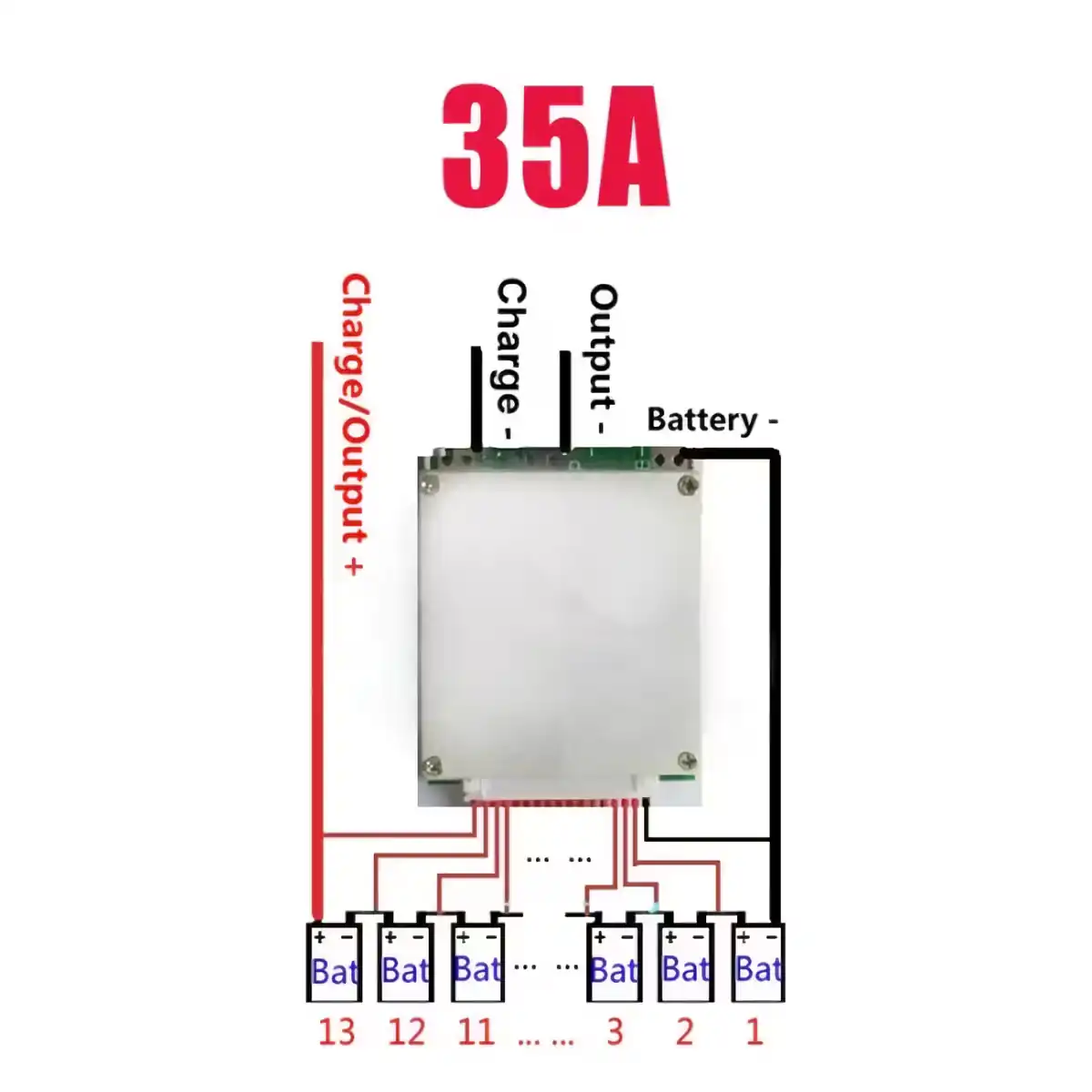

- Verifică configurația pachetului — modulul funcționează exclusiv cu 13 celule în serie (13S). Orice altă configurație poate deteriora iremediabil modulul.
- Conectează firele de balansare (B-) la borna negativă a pachetului, apoi firele individuale de celulă în ordine, de la prima la a 13-a.
- Conectează P- (Pack Minus) la terminalul negativ al sarcinii sau al sistemului de ieșire.
- Conectează C- (Charge Minus) la terminalul negativ al încărcătorului de 54,6V.
- La prima încărcare, verifică cu un multimetru că tensiunea fiecărei celule se află între 2,8V și 4,28V.
- Echilibrarea automată se activează în timpul încărcării, fără nicio intervenție manuală.
- Dacă se declanșează protecția la supracurent sau scurtcircuit, elimină cauza, apoi reconectează sursa pentru a reseta modulul.
Conținut Pachet

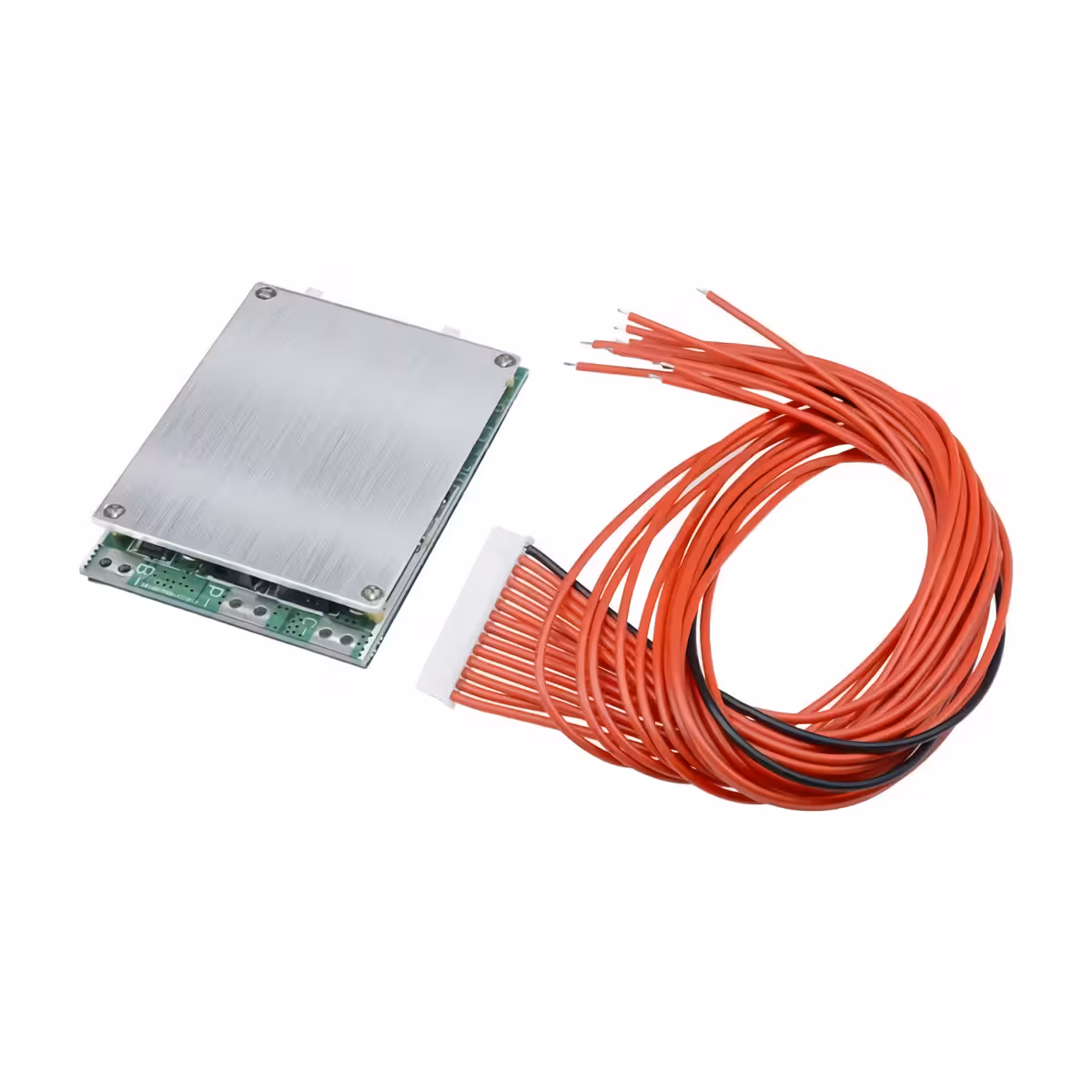

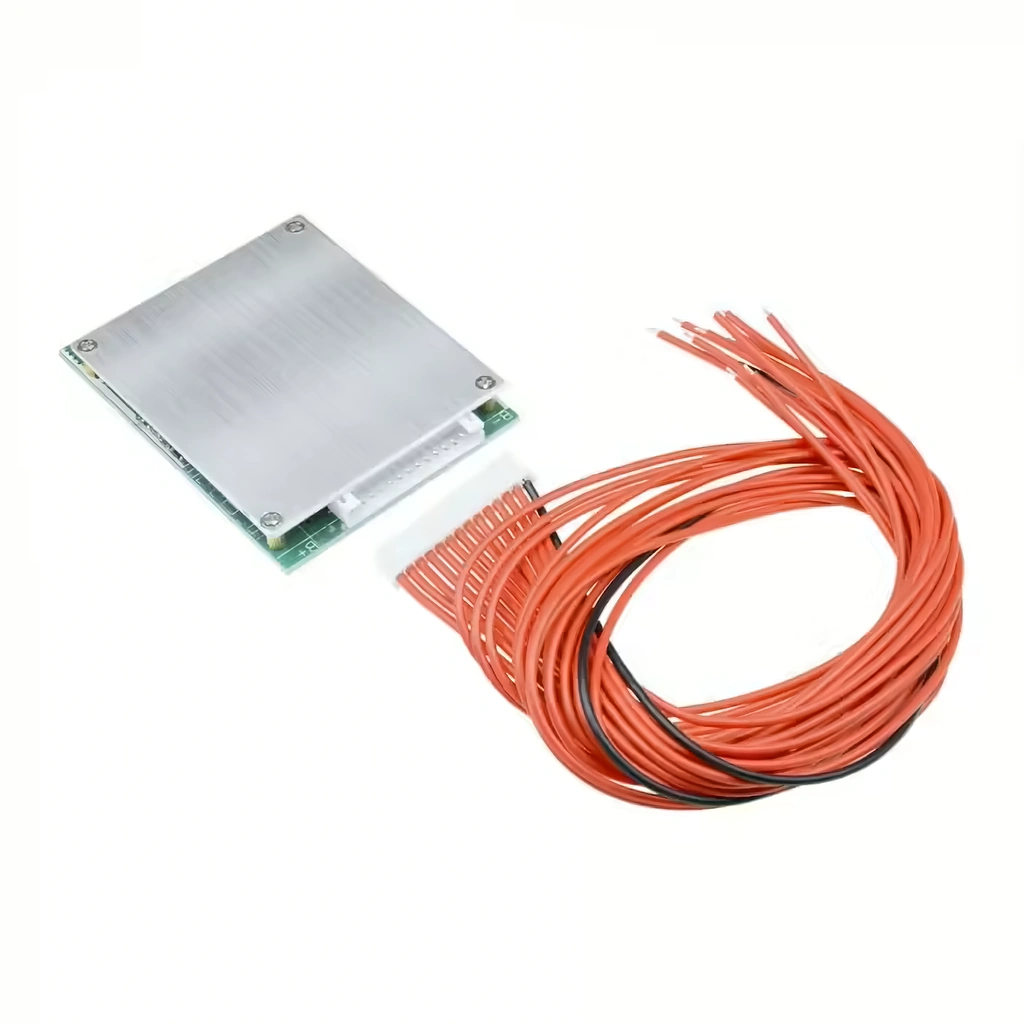

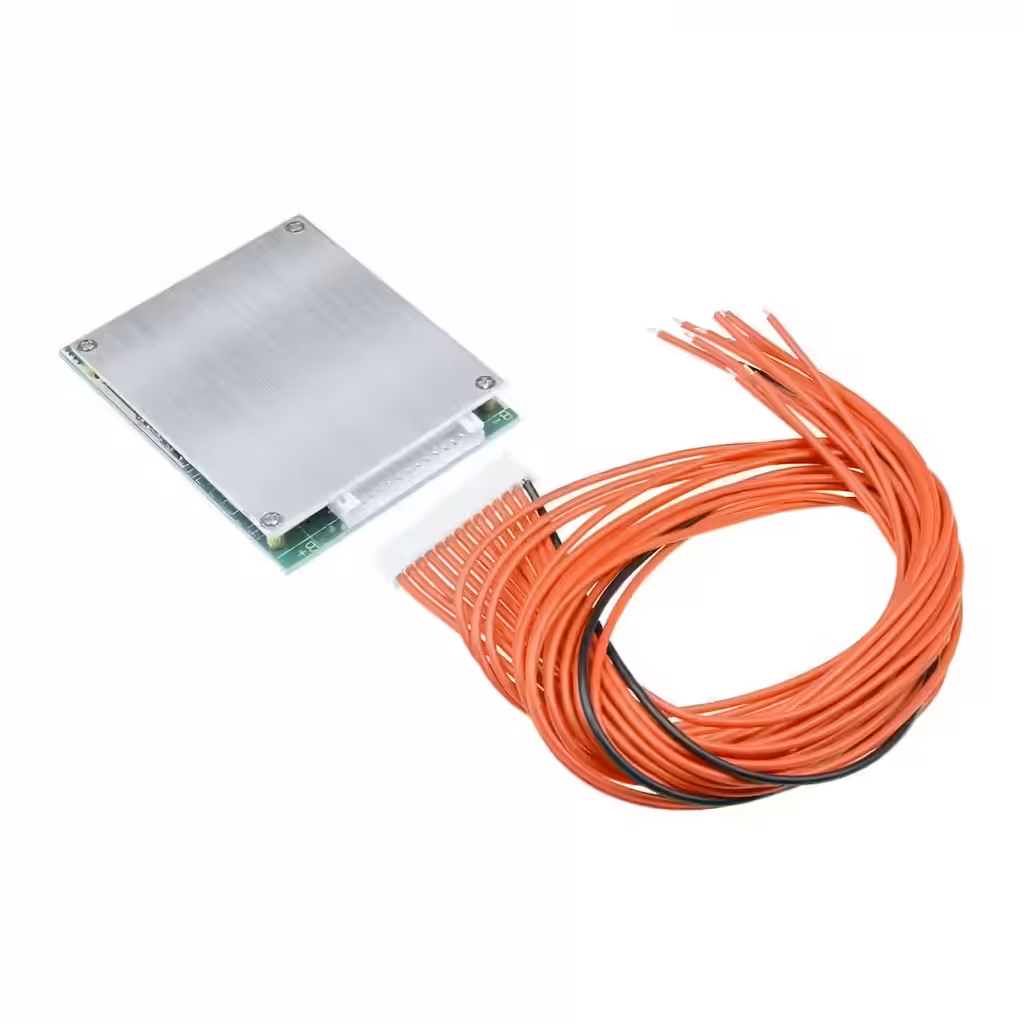

- 1× Modul BMS 13S 48V 35A cu echilibrare activă

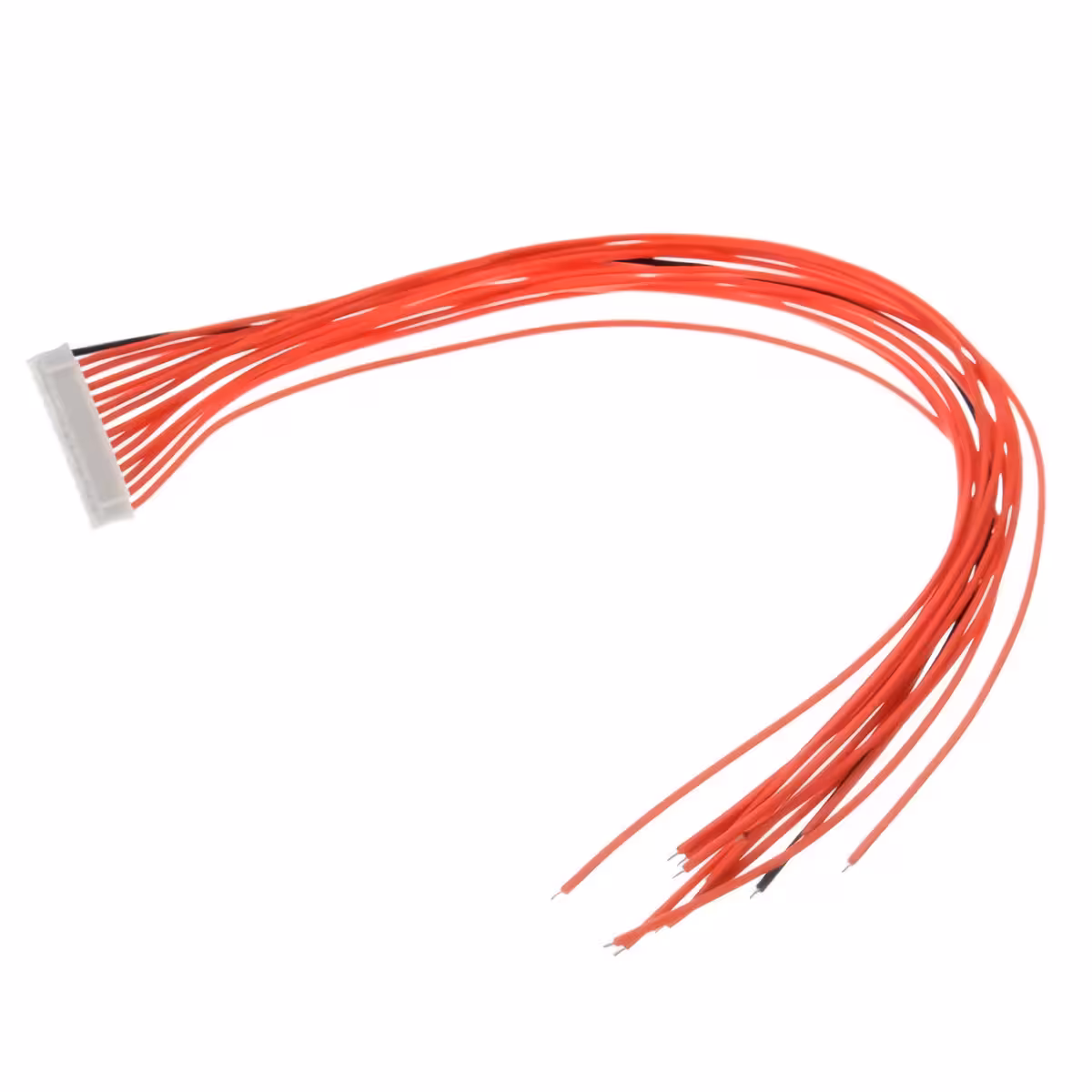

- 1× Cablu de conectare (300 mm)
Întrebări Frecvente
Este compatibil cu celule Samsung, LG sau Panasonic?
Da. Funcționează cu orice celulă Li-Ion 18650 standard cu tensiune nominală de 3,6–3,7V per celulă, indiferent de producător — Samsung, LG, Panasonic, Sony/Murata sau alte branduri. Condiția unică este configurația 13S.
Îl pot folosi pentru o trotinetă de 500W sau 1000W?
Da. Un motor de 500W la 48V consumă ~10–12A în regim normal, iar unul de 1000W ~20–22A continuu. Modulul suportă 35A continuu și 100A instantaneu — marjă confortabilă pentru ambele aplicații, inclusiv la urcări în pantă.
Ce se întâmplă dacă o celulă se descarcă sub limită?
Modulul deconectează automat ieșirea când tensiunea oricărei celule scade sub 2,8V, prevenind deteriorarea ireversibilă. Înlocuiește celula defectă înainte de a reporni pachetul.
Are nevoie de radiator sau răcire activă?
La curenți sub 25A continuu, nu. Dacă lucrezi aproape de limita de 35A pe perioade lungi, asigură o ventilație pasivă în jurul modulului — un spațiu liber de câțiva milimetri este suficient în majoritatea instalărilor.
Suportă încărcare și descărcare simultană (port comun)?
Nu. Modulul are porturi separate: C- pentru încărcător și P- pentru sarcină. Conectează fiecare terminal la destinația corectă — nu sunt interschimbabile.
