Convertor DC-DC Step-Down LM2596 cu Display LED – reglaj precis fără multimetru, eficiență de până la 92%

Ai un proiect care rulează pe baterie sau pe un adaptor cu tensiune prea mare? Regulatoarele liniare clasice rezolvă problema, dar transformă excesul de tensiune în căldură — și asta costă energie și stabilitate. Convertorul LM2596 step-down lucrează altfel: reduce tensiunea eficient, afișează valorile în timp real și se potrivește în orice montaj compact.

Notă: Acest modul funcționează exclusiv în regim step-down (coborâtor de tensiune). Tensiunea de intrare trebuie să depășească tensiunea de ieșire cu cel puțin 1.5V pentru funcționare corectă.

De ce să alegi acest model? (Avantaje cheie):

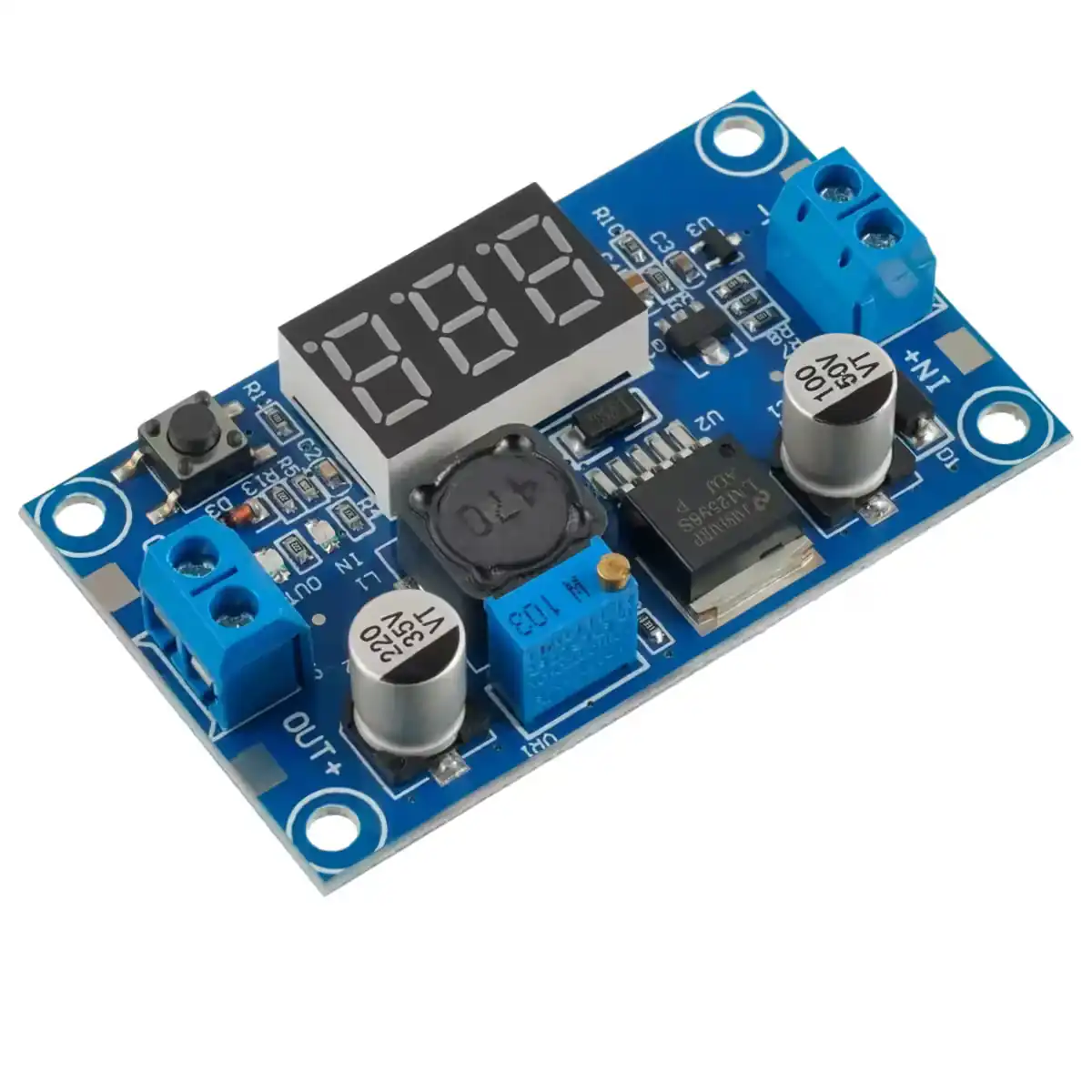

Display LED cu auto-calibrare — afișează simultan tensiunea de intrare și cea de ieșire; nu mai ai nevoie de multimetru în faza de configurare
Eficiență de până la 92% — față de ~50% la un regulator liniar LM7805, pierzi de aproape două ori mai puțină energie sub formă de căldură
Curent maxim 3A — susține Arduino, ESP32, benzi LED și motoare DC mici dintr-o singură sursă
Reglaj fin prin potențiometru multiturn — ajustezi tensiunea cu precizie de zecimi de volt, nu cu salturi bruște
Protecție la scurtcircuit și supratemperatură — circuitele conectate rămân protejate chiar dacă faci o greșeală de cablaj
Condensatori solizi pe PCB robust — rezistă la utilizare intensivă și la variații termice repetate

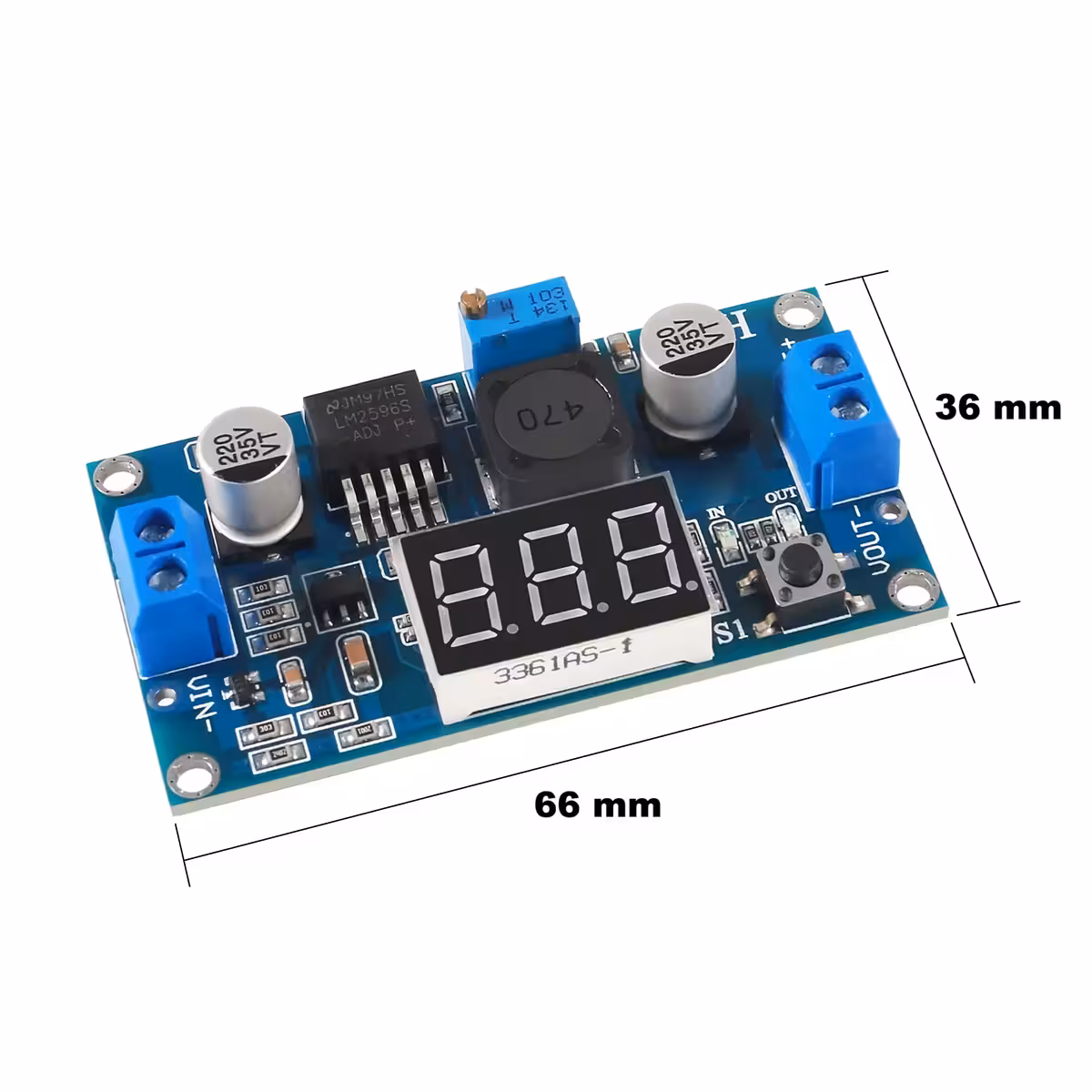

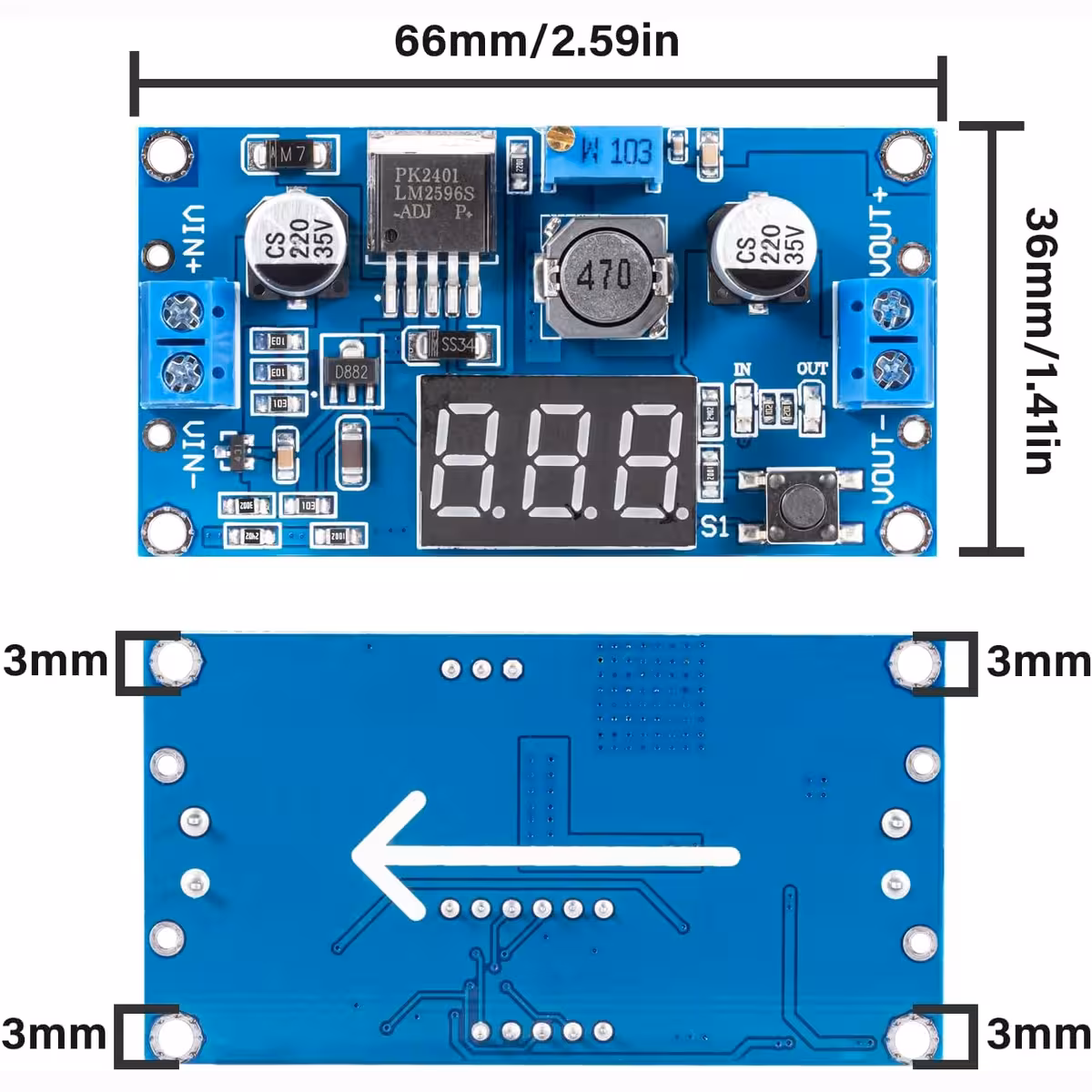

Format 66×36×11 mm — intră în orice carcasă de proiect, pe orice breadboard sau panou de montaj

Detalii și Performanță

Circuitul integrat LM2596 operează la o frecvență de comutație de 150 kHz — suficient de ridicată pentru a menține ondulația tensiunii de ieșire la nivel minim, fără componente de filtrare voluminoase. Spre deosebire de un regulator liniar care disipă diferența de tensiune ca pierdere termică, convertorul switching o transformă în curent util, menținând temperatura modulului scăzută chiar și la sarcini de 2A.

Potențiometrul multiturn permite reglaj granular între 1.25V și 37V, iar display-ul LED cu auto-calibrare confirmă valoarea setată fără echipament suplimentar. Modulul este testat și recomandat pentru alimentarea plăcilor Arduino Uno / Mega / Nano, modulelor ESP8266 / ESP32, Raspberry Pi, driverelor de benzi LED RGB și a controlerelor motor DC de putere mică.

Parametru	Valoare / Detaliu
Chip regulator	LM2596
Tensiune de intrare	4V – 40V DC
Tensiune de ieșire	1.25V – 37V DC (reglabilă)
Curent de ieșire maxim	3A (recomandat ≤2.5A continuu)
Eficiență de conversie	până la 92%
Frecvență de comutație	150 kHz
Diferență minimă intrare–ieșire	≥1.5V
Afișaj	LED dual cu auto-calibrare (tensiune IN și OUT)
Reglaj tensiune	Potențiometru multiturn
Protecții integrate	Scurtcircuit, supratemperatură
Tip condensatori	Solizi (solid capacitors)

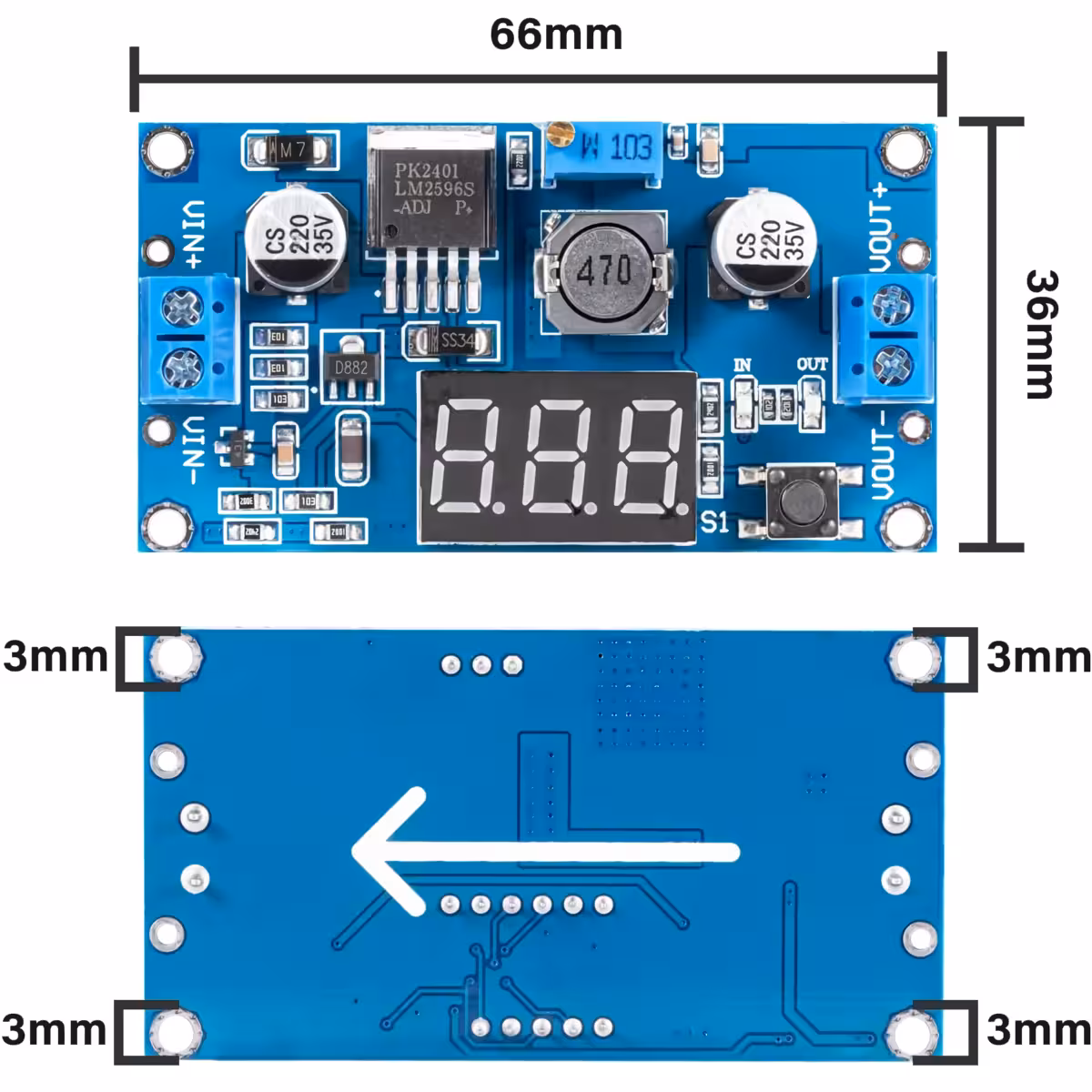

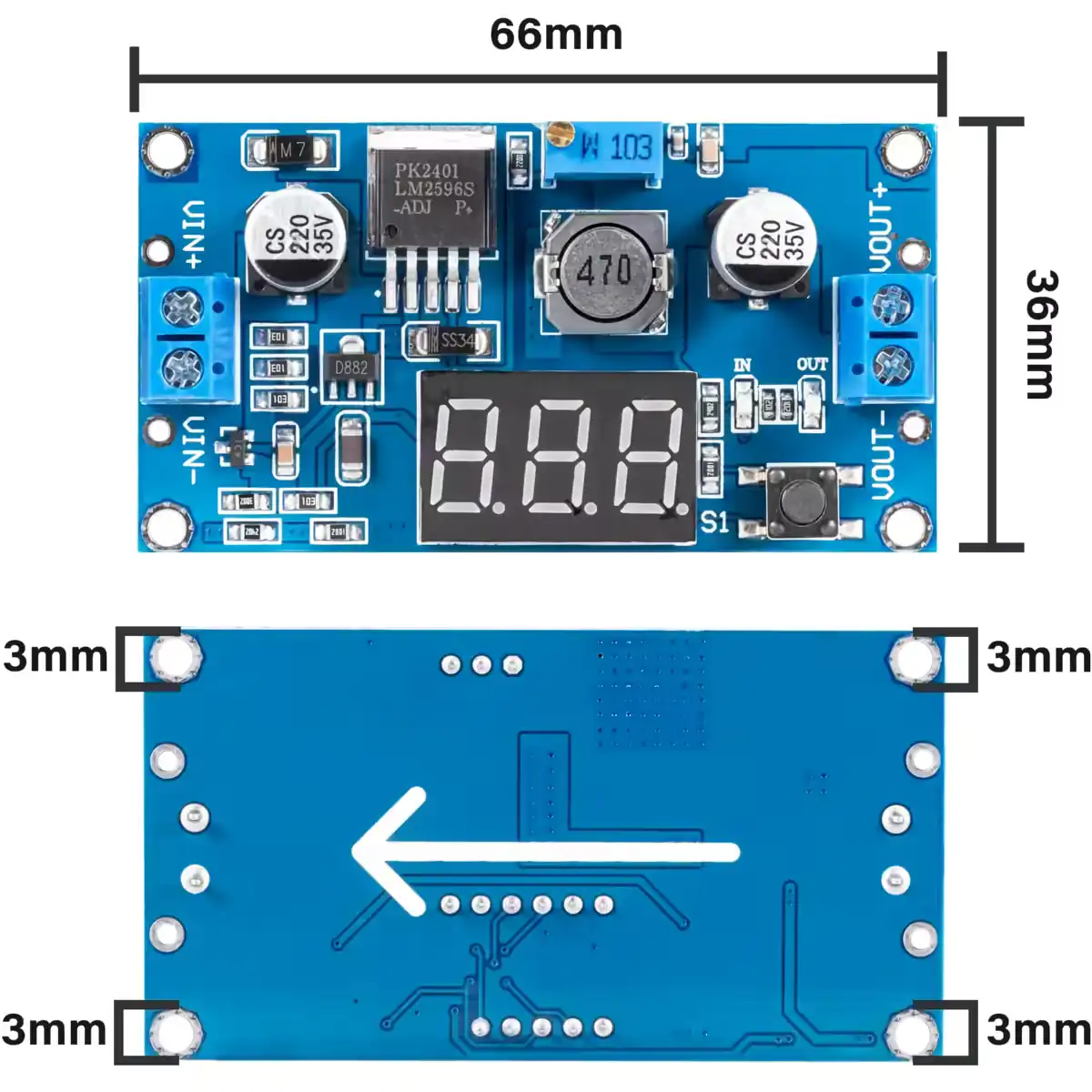

Dimensiuni modul	66 × 36 × 11 mm
Mod de funcționare	Step-Down exclusiv (buck)

Conținut Pachet

1× Modul convertor DC-DC Step-Down LM2596 cu afișaj LED

Întrebări Frecvente

Poate fi folosit și ca step-up (boost converter)?

Nu. Modulul LM2596 funcționează exclusiv în regim step-down: ieșirea va fi mereu mai mică decât intrarea. Dacă ai nevoie să crești tensiunea, caută un modul dedicat de tip boost, cum ar fi MT3608.

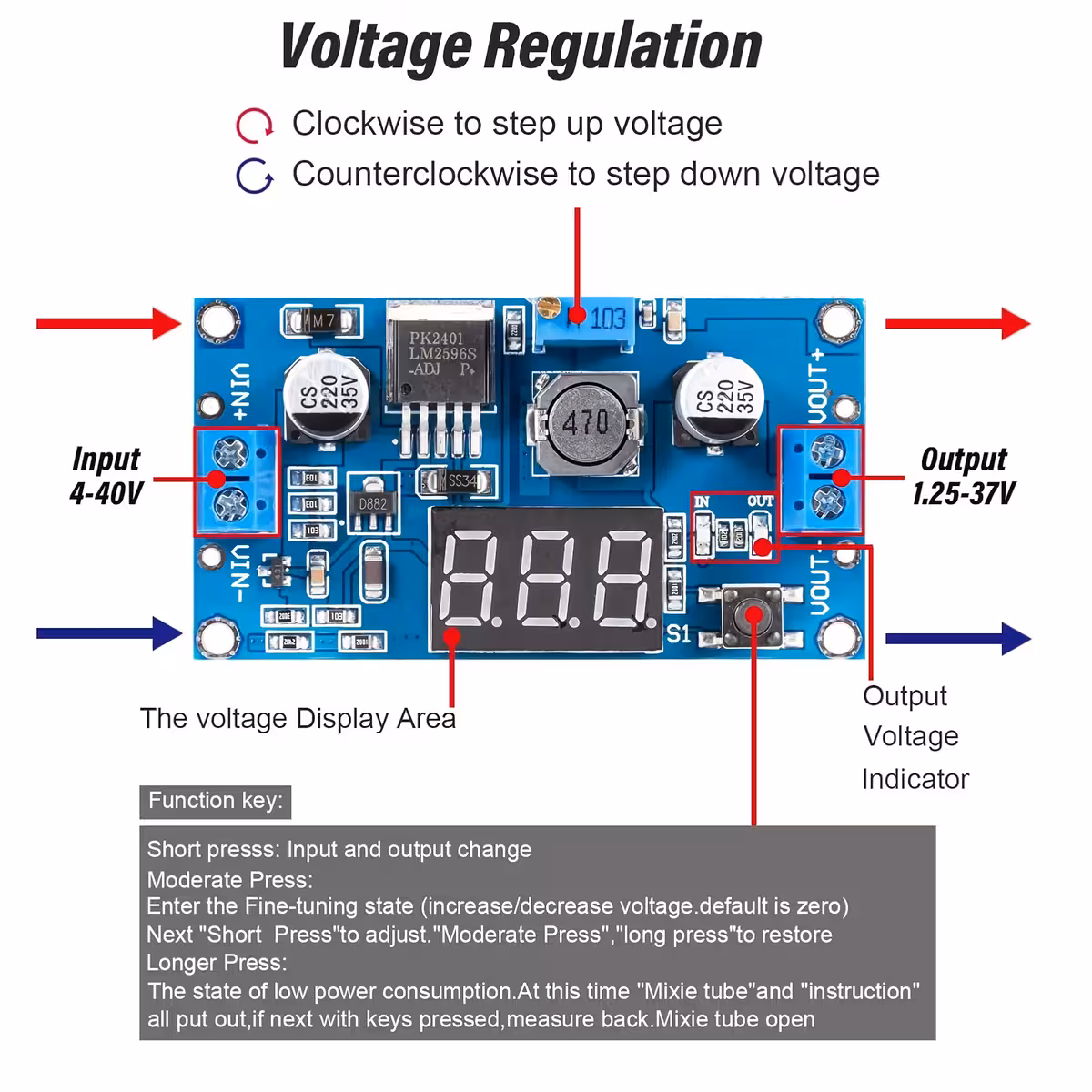

Cum reglezi tensiunea de ieșire?

Rotești potențiometrul multiturn de pe modul și urmărești valoarea direct pe display-ul LED. Nu ai nevoie de voltmetru extern — afișajul se actualizează în timp real la fiecare ajustare.

Ce curent poate furniza continuu fără să se supraîncălzească?

Vârful de curent este 3A, dar pentru utilizare de durată se recomandă maxim 2.5A. La sarcini sub 2A, modulul funcționează fără radiator suplimentar. Dacă lucrezi aproape de limită sau în medii calde, asigură un flux de aer sau montează un mic radiator pe chip.

Funcționează direct cu un acumulator Li-Ion sau LiPo?

Da. Un acumulator de 3.7V–4.2V este suficient ca sursă de intrare dacă tensiunea de ieșire dorită este cu cel puțin 1.5V mai mică. De exemplu, dintr-un LiPo de 7.4V poți obține stabil 5V pentru Arduino sau 3.3V pentru ESP32.
