Tester Universal Brushless 24-72V – Diagnosticare Completă Motor, Senzori Hall și Controller
Acest tester universal pentru motoare brushless este instrumentul esențial pentru diagnosticarea rapidă și precisă a sistemelor electrice de pe biciclete și trotinete electrice. Compatibil cu tensiuni de 24V, 36V, 48V, 60V și 72V, permite verificarea în câteva minute a controllerului, senzorilor Hall, fazelor motorului și manetei de accelerație, fără echipamente suplimentare.
Notă: Testerul este compatibil cu motoare brushless cu senzori Hall. Nu este destinat motoarelor fără senzori (sensorless).
De ce să alegi acest tester? (Avantaje cheie):
- Compatibilitate largă (24V–72V): funcționează cu majoritatea vehiculelor electrice brushless de pe piață
- Diagnosticare completă în 5 module: testează simultan fazele motorului, senzorii Hall, controllerul, maneta de accelerație și frâna
- Indicare vizuală LED intuitivă: LED-urile de rotație și de stare oferă feedback instant, fără interpretări complexe

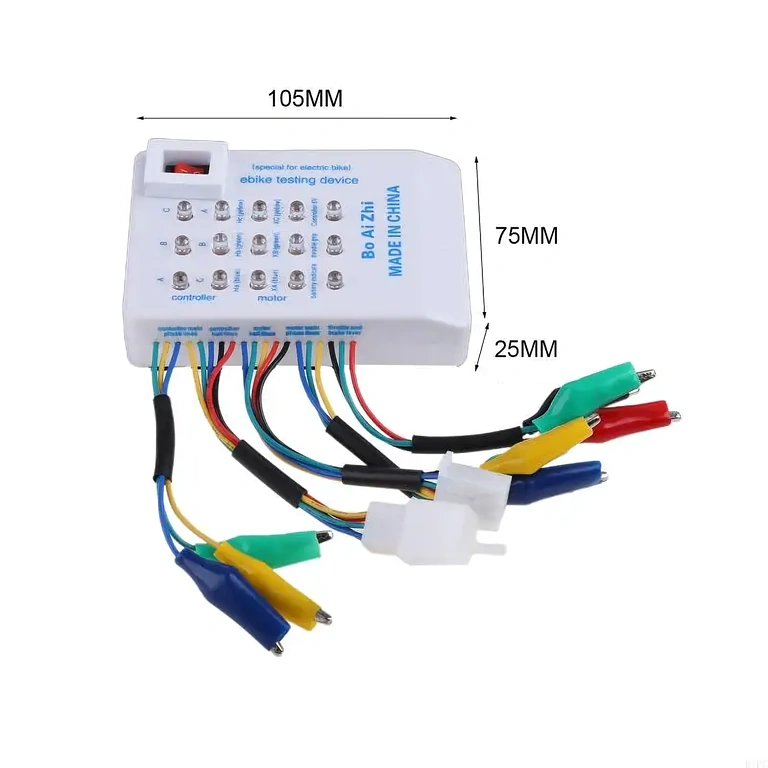

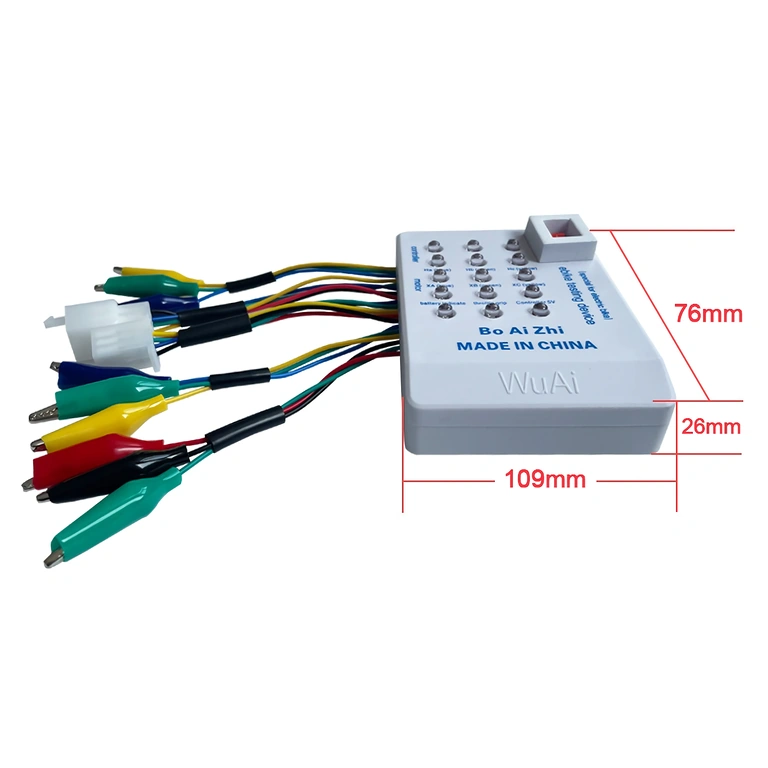

- Dimensiuni compacte și robuste: 10,5 × 7,5 × 2,5 cm, ideal pentru ateliere mobile și service rapid
- Interval termic extins: funcționează între -20°C și +50°C, inclusiv în condiții de exterior
Detalii și Performanță

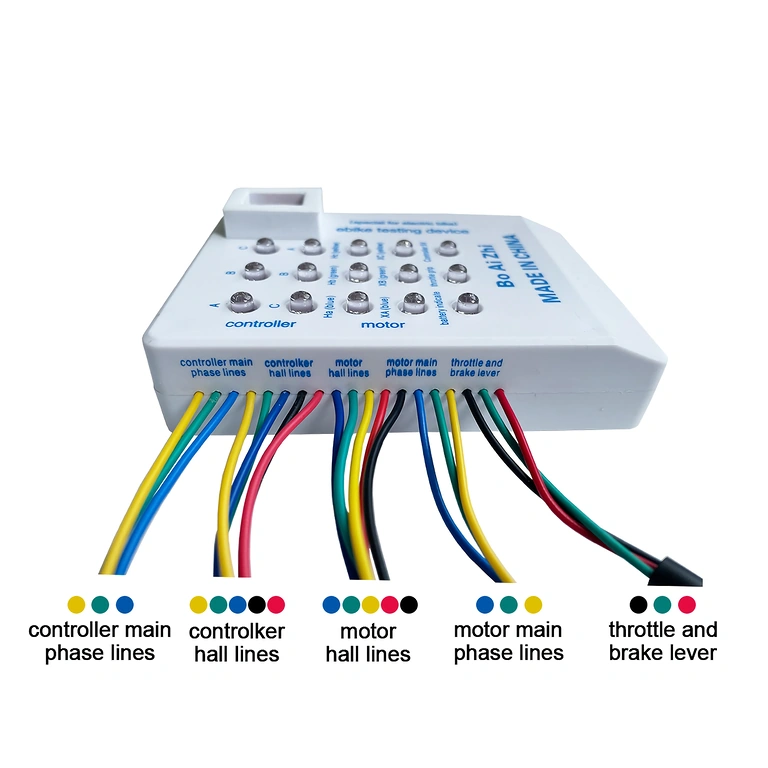

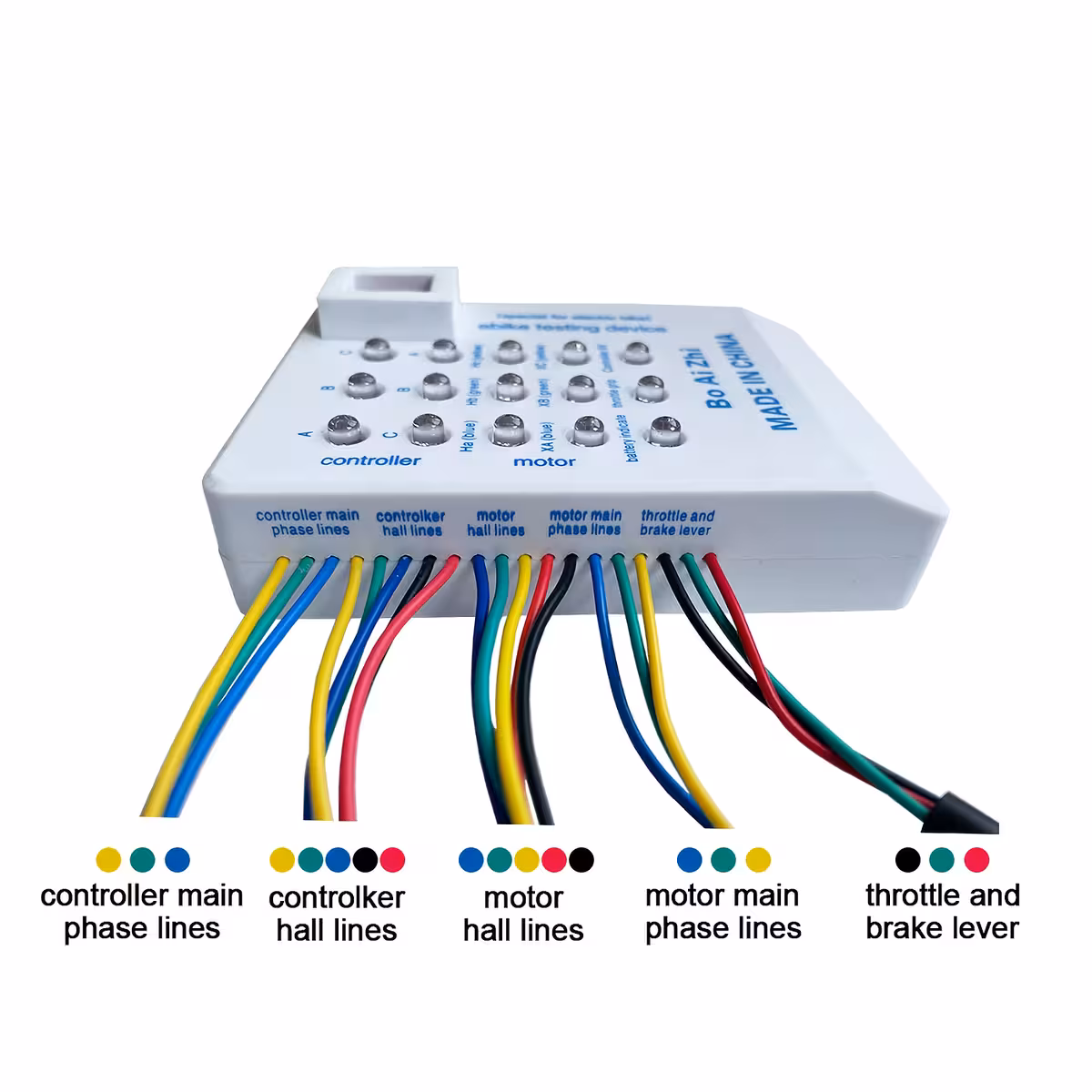

Testerul dispune de cinci grupuri de conectori cu codificare cromatică precisă, care permit conectarea separată sau combinată a componentelor vehiculului electric. Grupul pentru manetă de accelerație folosește firele roșu (+5V), albastru (semnal) și negru (GND), în timp ce senzorii Hall ai motorului și controllerului utilizează aceeași schemă de culori standardizată. Firele de faze (galben, verde, albastru) se conectează independent pentru motor și controller, permițând izolarea exactă a defecțiunii.

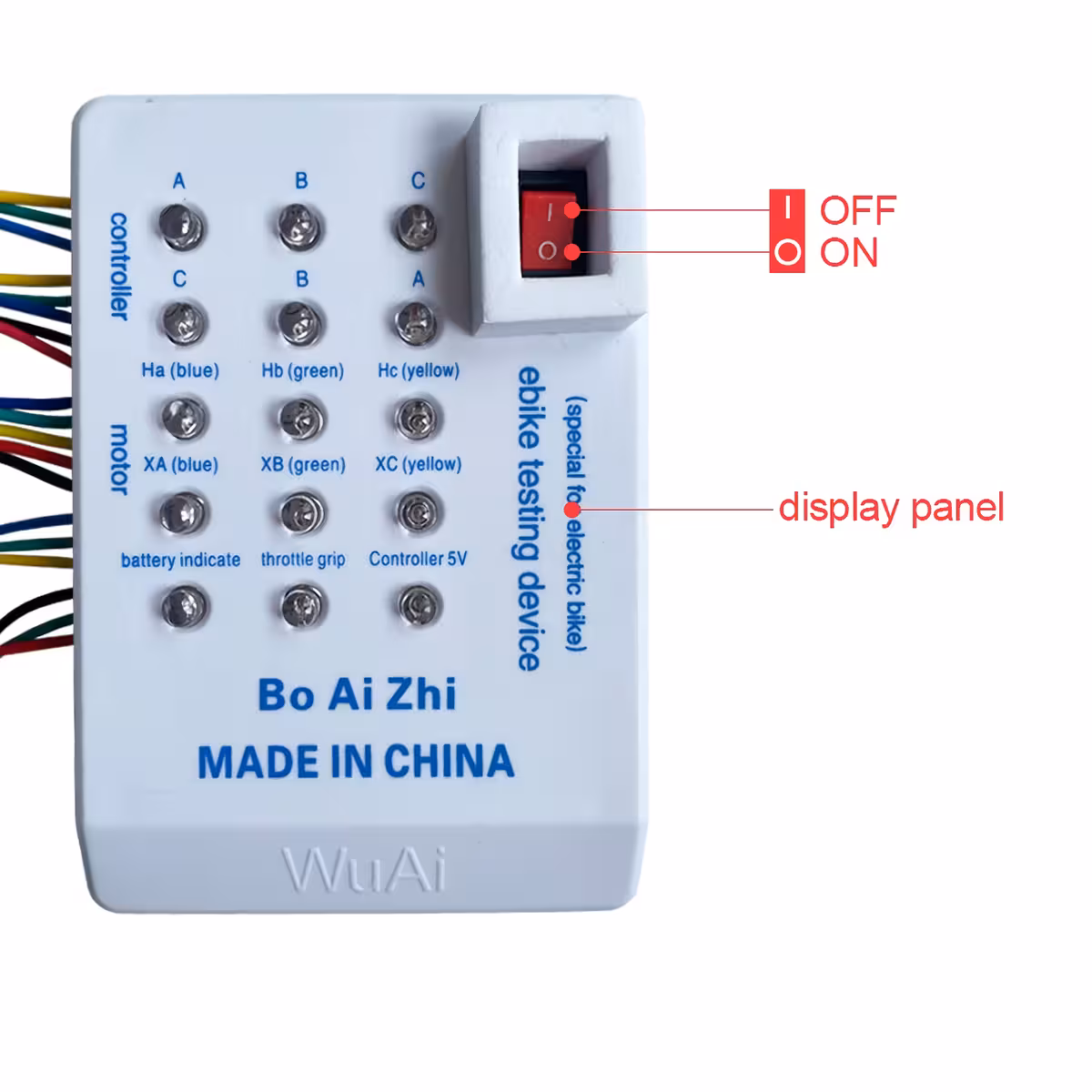

LED-ul central de 5V indică alimentarea corectă a senzorilor Hall de la controller — absența acestuia semnalează imediat o defecțiune a sursei interne de alimentare. Secvența de aprindere a LED-urilor de rotație (stânga → dreapta) confirmă ordinea corectă a fazelor și a semnalelor Hall, esențială pentru funcționarea optimă a motorului.
| Parametru | Valoare / Detaliu |
|---|---|
| Tensiuni compatibile | 24V, 36V, 48V, 60V, 72V |
| Tip motor compatibil | Brushless cu senzori Hall |
| Funcții de testare | Faze motor, senzori Hall, controller, manetă accelerație, frână |
| Indicare stare | LED-uri de rotație + LED central 5V + LED manetă (verde/roșu) |
| Număr grupuri conectori | 5 grupuri cu codificare cromatică |
| Temperatură de lucru | -20°C – +50°C |
| Dimensiuni | 10,5 × 7,5 × 2,5 cm |
| Compatibilitate vehicule | Biciclete electrice, trotinete electrice, scutere brushless |
Instrucțiuni de Programare și Utilizare

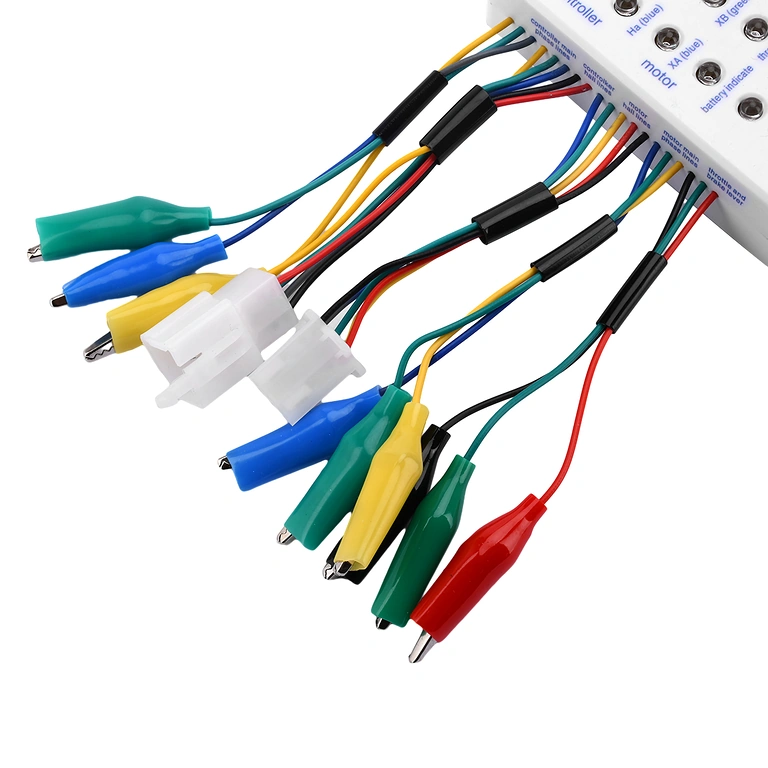

Testarea firelor de faze ale motorului
- Cu testerul Oprit, conectează doar cele 3 fire de faze ale motorului la grupul corespunzător.
- Rotește motorul înainte (pentru motoarele cu pinion liber, rotește roata manual în sens invers).
- Verifică dacă toate LED-urile clipesc. Dacă clipesc, observă secvența de aprindere de la stânga la dreapta.

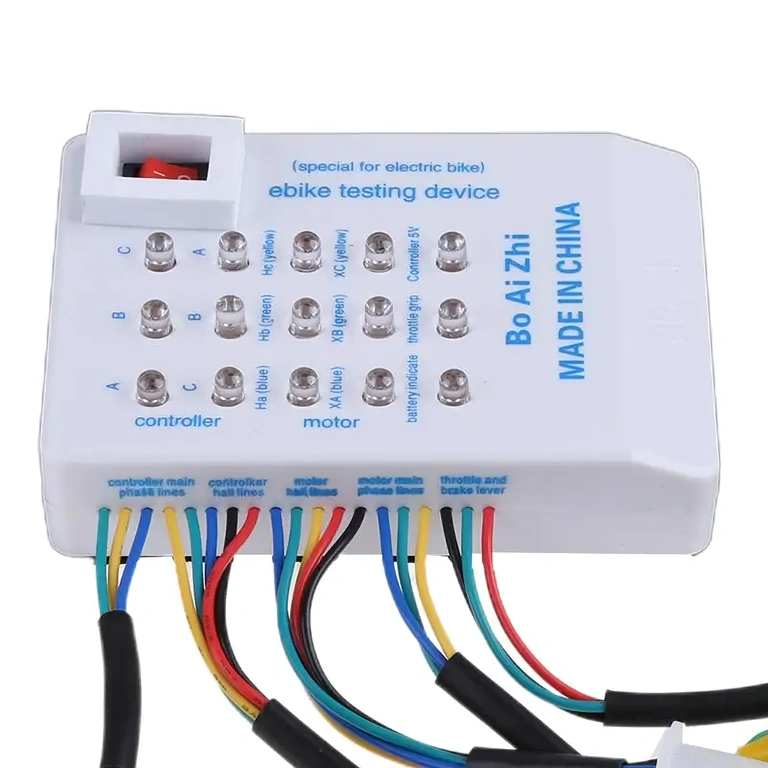

Testarea senzorilor Hall și a firelor motorului
- Conectează doar conectorul senzorilor Hall la tester. La unele motoare, poate fi necesară scoaterea conectorului alb de plastic.
- Cu testerul Pornit, rotește motorul înainte.
- Verifică dacă toate LED-urile clipesc în secvență corectă (stânga → dreapta).

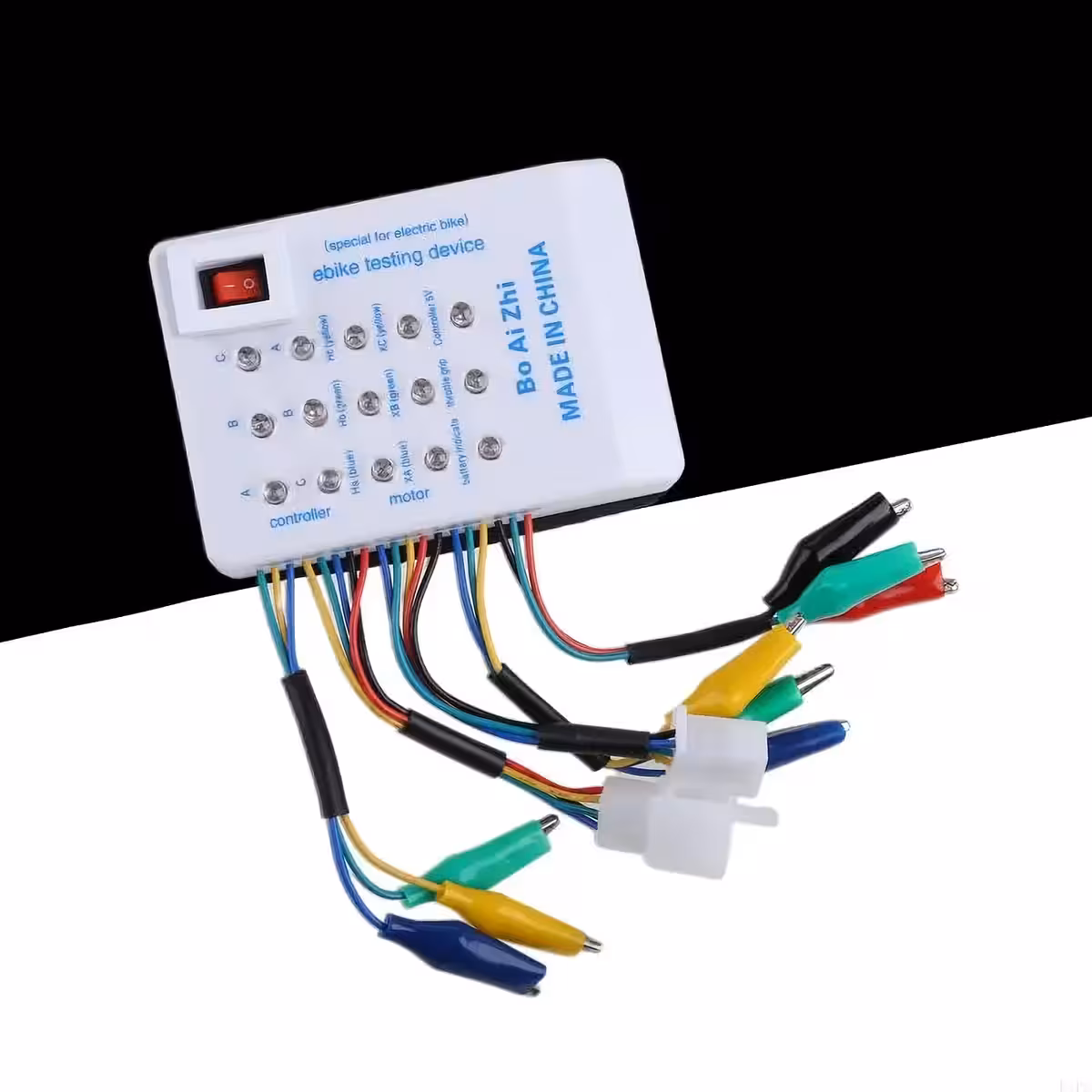

Testarea controllerului
- Conectează maneta de accelerație la controller.
- Conectează firele de faze și Hall ale controllerului la grupurile corespunzătoare din tester.
- Conectează bateria la controller.
- Pornește testerul și verifică dacă LED-ul central de 5V este aprins.
- Dacă LED-ul de 5V nu se aprinde, controllerul nu furnizează tensiune corectă către senzorii Hall.
- Rotește încet maneta de accelerație și verifică dacă LED-urile opuse se aprind și se rotesc corespunzător.
Testarea manetei de accelerație
- Conectează maneta de accelerație la primul grup de conectori al testerului.
- Cu testerul Pornit, verifică dacă LED-ul manetei este verde (poziție repaus).
- Rotește maneta complet; LED-ul trebuie să treacă: verde → oprit → roșu (deschidere maximă).
- Dacă LED-ul nu urmează această secvență, maneta sau cablurile sunt defecte.
Conținut Pachet
- 1× Tester universal motor brushless cu senzori Hall
- Conectori cu codificare cromatică preinstalați
Întrebări Frecvente
Este compatibil cu orice motor brushless?
Testerul este compatibil cu motoarele brushless echipate cu senzori Hall, utilizate pe biciclete și trotinete electrice de 24V–72V. Nu este compatibil cu motoarele sensorless.
Ce înseamnă dacă LED-ul unui senzor Hall nu se aprinde?
Senzorul Hall respectiv sau firul aferent este defect și necesită înlocuire.
De ce LED-ul central de 5V nu se aprinde la testarea controllerului?
Alimentarea de 5V a controllerului este defectă sau firul roșu ori negru al conectorului Hall este întrerupt.
Ce înseamnă dacă LED-urile de faze nu se aprind deloc?
Firul de fază respectiv este rupt sau contactul intern al motorului este defect.
LED-urile se aprind în ordine inversă (dreapta → stânga). Este o problemă?
Secvența inversă indică o nepotrivire între firele Hall și fazele motorului/controllerului. Problema se rezolvă prin reordonarea corectă a conexiunilor.
LED-urile de faze par să clipească simultan. Este normal?
Da, la viteze mari ale roții sau la motoarele cu angrenaj, LED-urile pot părea că se aprind simultan. Important este că toate LED-urile se aprind — secvența devine vizibilă la viteză redusă.
