Modul DC-DC Step-Up Boost 8.5V-50V la 10V-60V
Acest modul de ridicare a tensiunii permite conversia eficientă a unei tensiuni de intrare între 8.5V și 50V la o tensiune de ieșire reglabilă între 10V și 60V. Reglajul se face ușor cu ajutorul a două potentiometre.
Caracteristici principale:
- Radiatoare integrate: oferă disipare eficientă a căldurii. Pentru utilizare la curenți mari, se recomandă răcirea activă.
- Tensiune și curent reglabile: prin două potentiometre, utilizând o șurubelniță.
- Putere maximă: 400W
- Eficiență de conversie: până la 96%
- Curent maxim la intrare: 15A (necesită răcire activă peste 8A)
- Curent maxim la ieșire: 12A, în funcție de diferența de tensiune
- Frecvență de operare: 150kHz
- Protecție integrată: siguranță de 15A (compatibilă cu siguranțe auto)
- Dimensiuni: 48mm x 67mm x 28mm
Instrucțiuni de utilizare:
- Alimentați modulul la 12V.
- Ajustați potentiometrul de tensiune (dreapta) și potentiometrul de curent (stânga) cu o șurubelniță.
- Setați tensiunea de ieșire rotind potentiometrele până la valoarea dorită.
- Folosiți un multimetru pentru a măsura curentul și faceți ajustările necesare.
Rezolvarea problemelor frecvente:
- Dacă tensiunea de ieșire nu se modifică, asigurați-vă că potentiometrul de curent este reglat corespunzător înainte de a ajusta tensiunea.

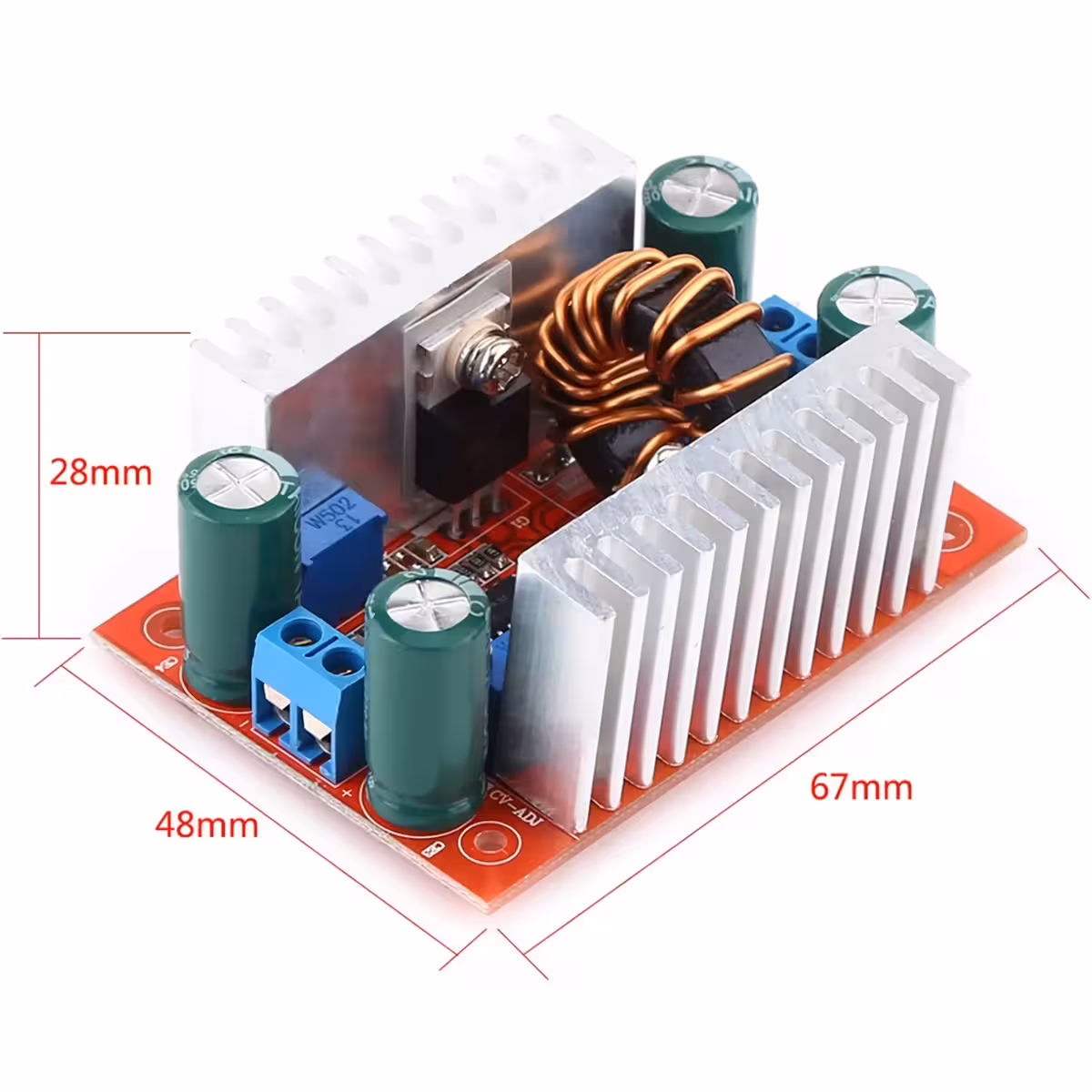

Diagrama cu dimensiunile exacte ale modulului Step-up Boost DC 400W

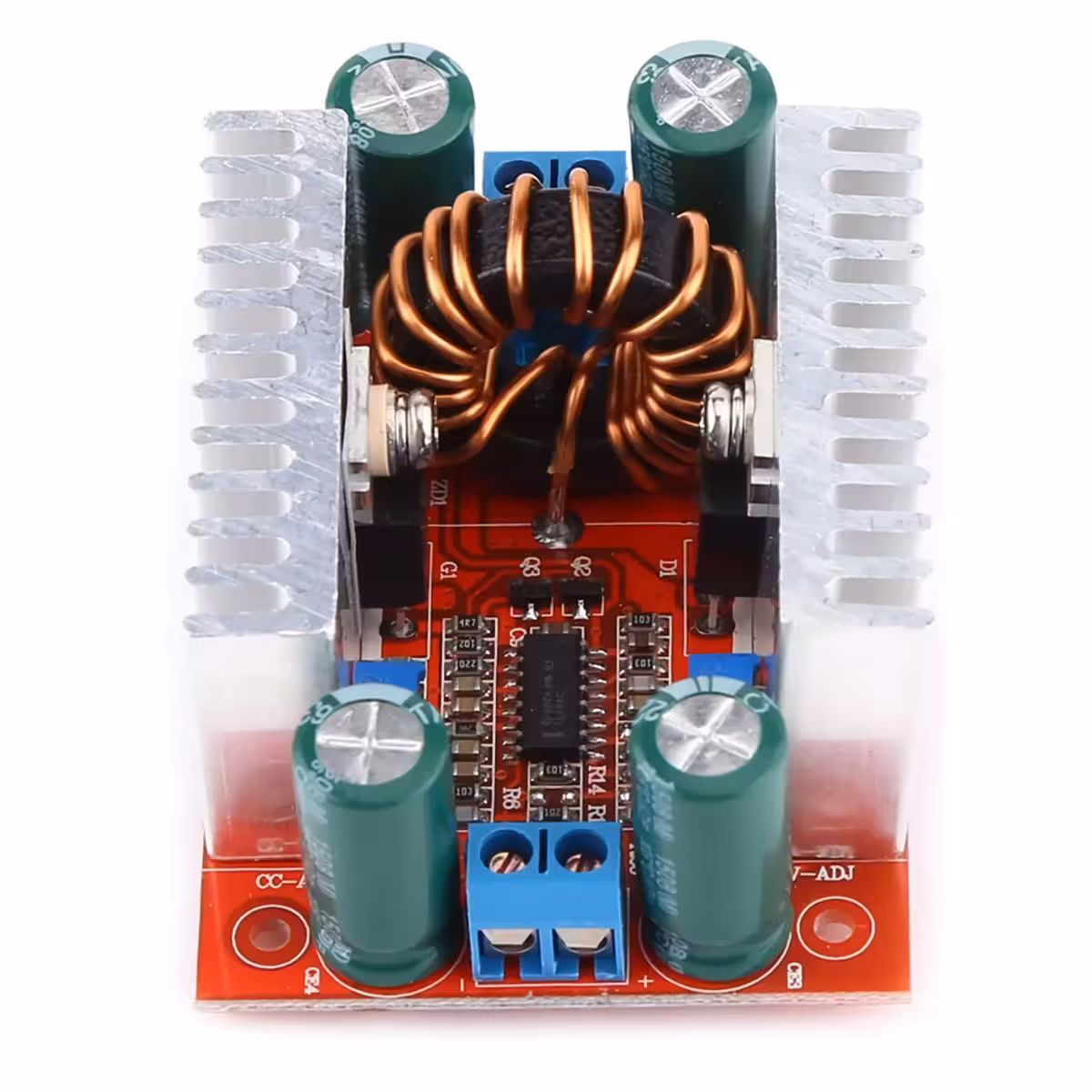

Vedere oblică a modulului Step-up Boost DC 400W, cu detalii clare

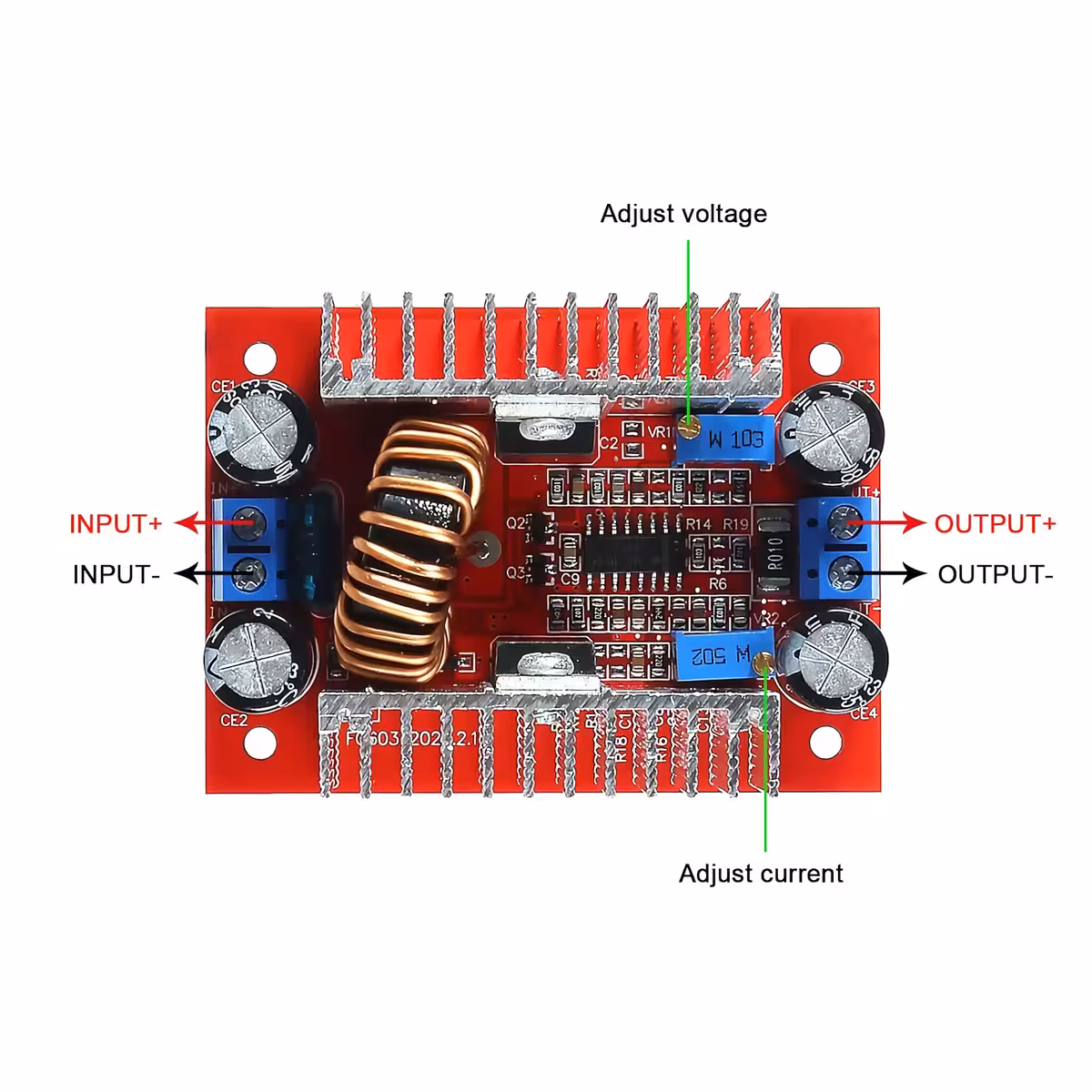

Schiță detaliată a conectării cablurilor la modulul Step-up Boost DC 400W

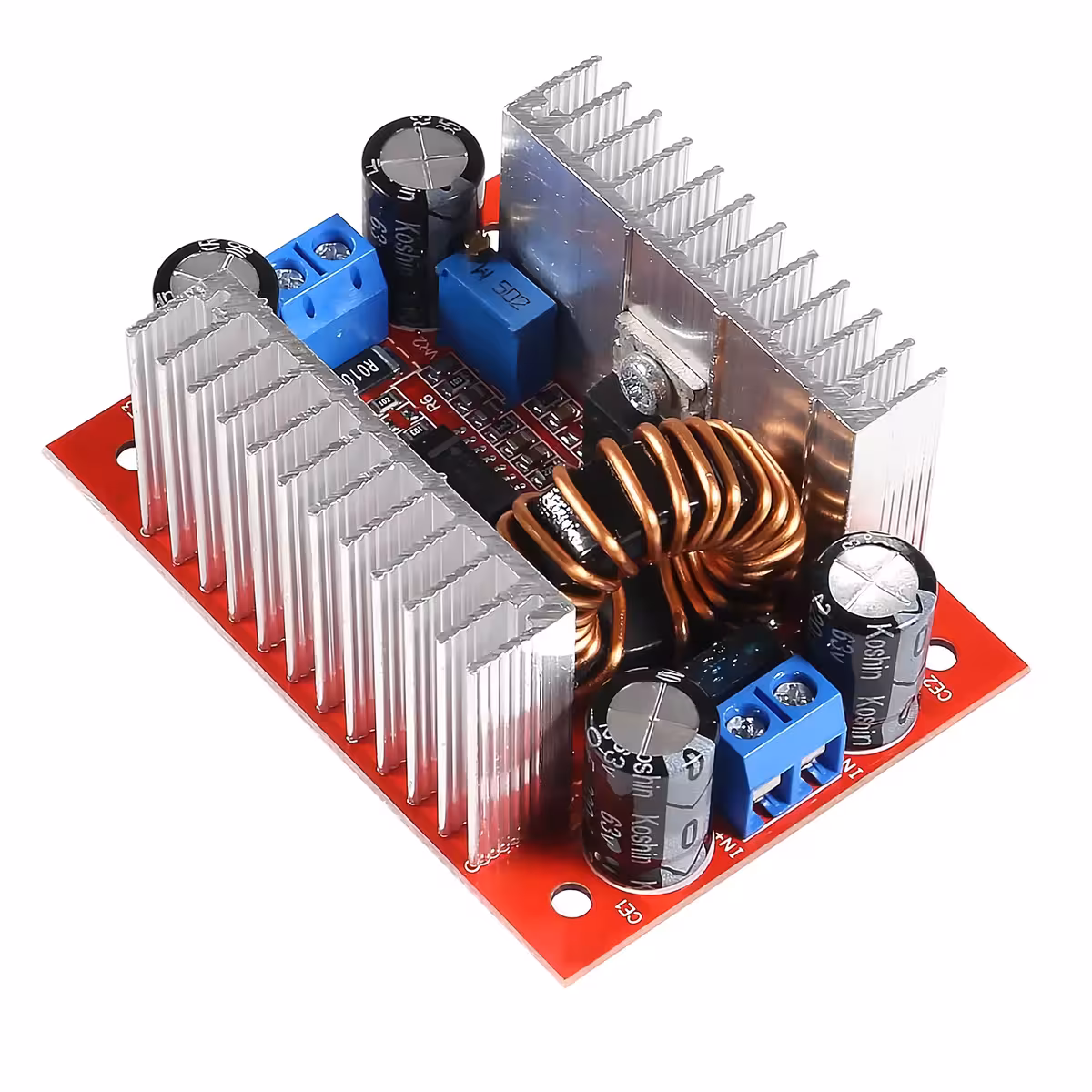

Vedere de sus a modulului Step-up Boost DC 400W, cu detalii despre tensiunea de intrare (DC 8.5V-50V)

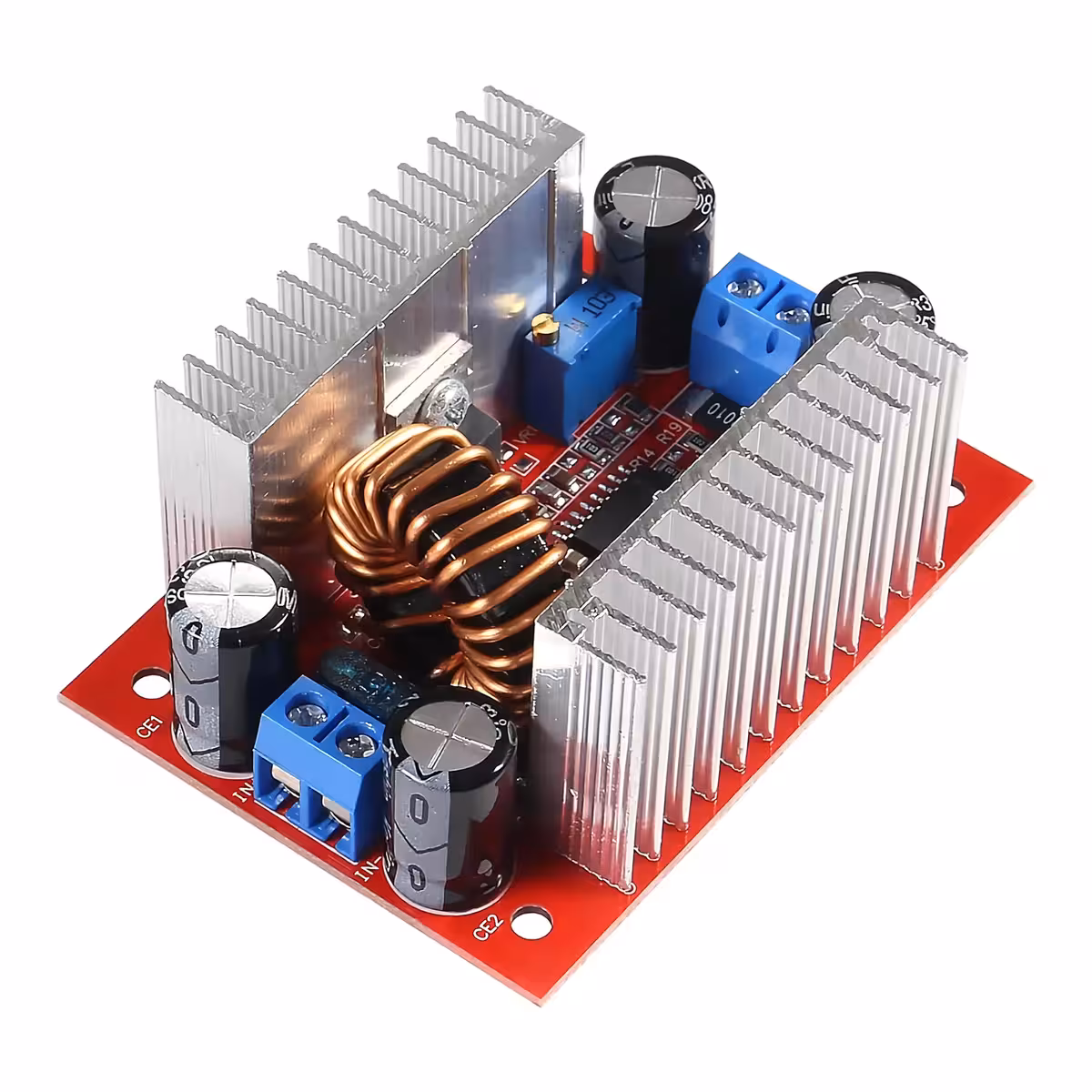

Vedere laterală a modulului Step-up Boost DC 400W, evidențiind carcasa și componentele

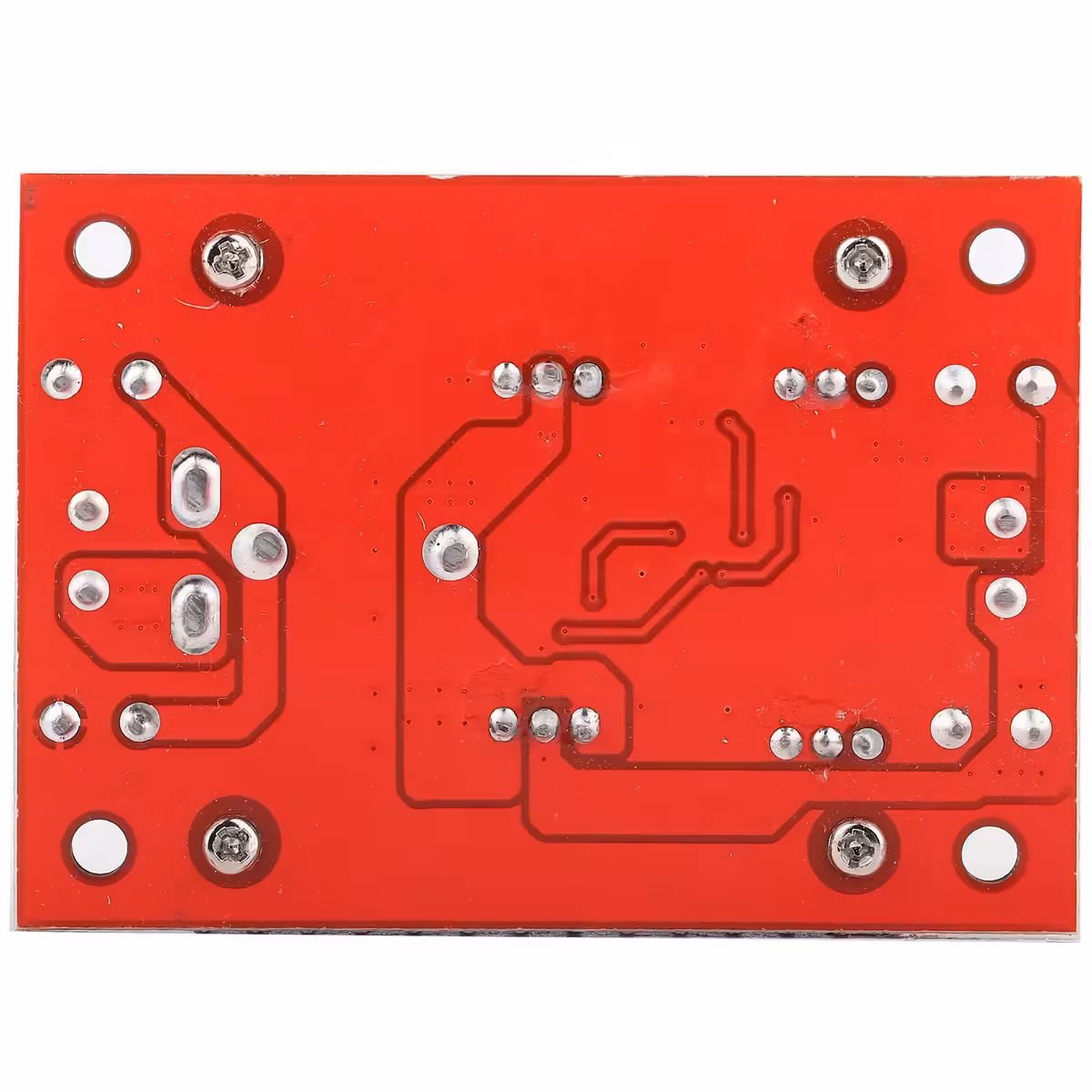

Modul step up DC 400W cu vedere din spate
